Модульные кабельные проходки и гильзы
Рамы с фланцем
- Ширина:
- 60–120 мм
- Вариантов:
- 8 типоразмеров
1 / 2Модульные кабельные проходки и гильзы
Ответные гильзы с фланцем для круглых модулей
Огнестойкое решение для герметизации кабельных проходок через противопожарные преграды.
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответные гильзы с фланцем для круглых модулей предназначен для заделки мест прохода кабельных линий через стены и перекрытия с нормируемым пределом огнестойкости. Материал препятствует распространению огня, дыма и токсичных газов в смежные помещения при пожаре, вспучиваясь при нагреве и блокируя технологические зазоры. Состав сохраняет эластичность и позволяет выполнять последующую прокладку дополнительных кабелей.
В таблице выберите модификацию по требуемому пределу огнестойкости и габаритам проема. Укажите в заявке каталожный артикул и расчетное количество.
Где применяется
Используется на объектах с повышенными требованиями пожарной безопасности: в высотных зданиях, ТРЦ, больницах, тоннелях и промышленных цехах.
Типоразмеры и артикулы
13 строк по каталогу производителя.
Показано типоразмеров: 13 из 13

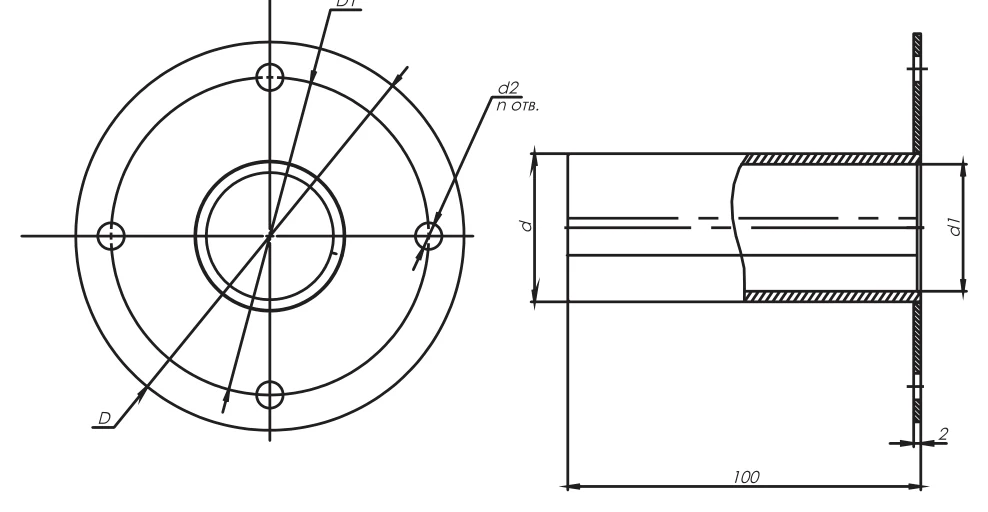

↔ ↕прокрутка таблицы| Внутренний Ø d1, | Наружный Ø d, | Диаметр фланца | Количество крепежный | Диаметр крепежных | Код |
|---|---|---|---|---|---|
| 38 | 44 | 110 | отверстий, мм | 7,5 | DXB0000 DXB5000 |
| 44 | 50 | 120 | 4 | 7,5 | DXB0010 DXB5010 |
| 56 | 62 | 150 | 4 | 7,5 | DXB0020 DXB5020 |
| 64 | 70 | 160 | 4 | 9,5 | DXB0030 DXB5030 |
| 84 | 90 | 170 | 4 | 9,5 | DXB0040 DXB5040 |
| 86 | 92 | 170 | 4 | 9,5 | DXB0050 DXB5050 |
| 91 | 97 | 180 | 6 | горячеоцинкованная | DXB0060 DXB5060 |
| 117 | 123 | 200 | 6 | сталь | DXB0070 DXB5070 |
| 142 | 148 | 250 | 6 | 11,5 | DXB0080 DXB5080 |
| 167 | 173 | 260 | 6 | 11,5 | DXB0090 DXB5090 |
| 206 | 212 | 320 | 8 | 11,5 | DXB00A0 DXB50A0 |
| 218 | 224 | 350 | 8 | 11,5 | DXB00B0 DXB50B0 |
| 318 | 324 | 460 | 8 | 11,5 | DXB00C0 DXB50C0 |
