Переходник RRC

Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.

Ширина: 50–600 мм
Высота: 50–100 мм
Длина секции: 170–468 мм
Типоразмеров в таблице: 46

Запросить цену Выбрать артикул Позвонить

Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.

Описание

Переходник RRC предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.

В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).

Где применяется

Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.

Типоразмеры и артикулы

46 строк по каталогу производителя.

ИсполнениеВысота Н, ммШирина B, ммШирина B1, ммПоиск артикула

Показано типоразмеров: 46 из 46

↔ ↕прокрутка таблицы

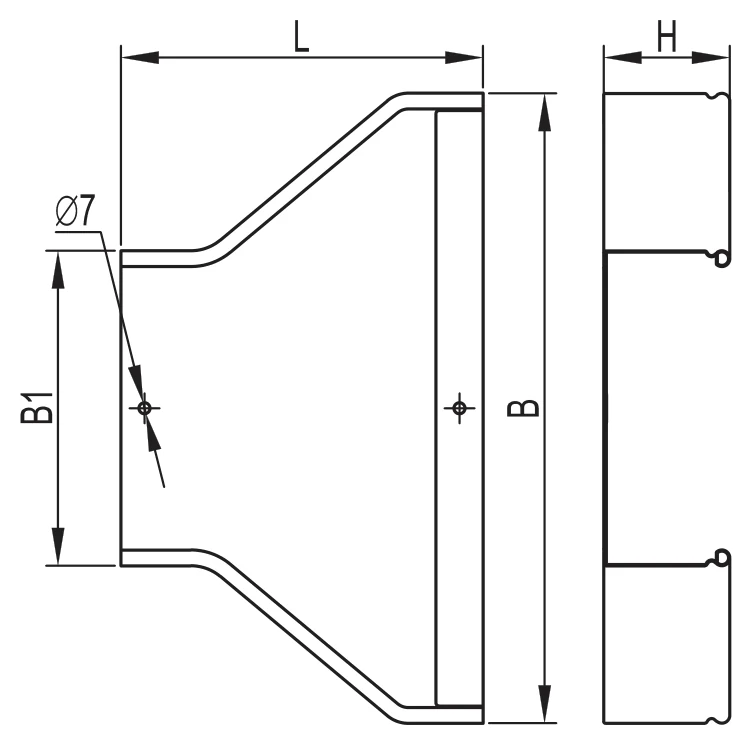

Переходник RRC: таблица типоразмеров
Высота Н, мм	Ширина B, мм	Ширина B1, мм	Длина L, мм	Вес, кг/шт.	Код: Оцинкованная сталь
50	100	50	180	0,42	36308K
50	150	100	180	0,48	36309K
50	200	100	170	0,45	36310K
50	200	150	180	0,50	36311K
50	300	100	230	0,54	36312K
50	300	150	200	0,66	36313K
50	300	200	170	0,61	36314K
50	400	200	230	0,85	36315K
50	400	300	230	0,72	36316K
50	500	200	250	0,96	36317K
50	500	300	340	1,36	36318K
50	500	400	350	0,80	36319K
50	600	300	468	0,74	36420K
50	600	400	348	0,75	36421K
50	600	500	230	0,79	36422K
80	150	80	180	0.70	36281K
80	150	100	180	0,72	36282K
80	200	80	180	0,74	36283K
80	200	100	170	0,72	36284K
80	200	150	180	0,75	36285K
80	300	80	245	1,00	36286K
80	300	100	230	0,99	36287K
80	300	150	200	0,91	36288K
80	300	200	170	0,82	36289K
80	400	200	230	1,10	36299K
80	400	300	230	0,94	36290K
80	500	300	340	1,26	36291K
80	500	400	350	1,04	36292K
80	500	200	350	1,34	36293K
80	600	300	468	1,63	36294K
80	600	400	348	1,40	36295K
100	600	500	230	1,15	36296K
100	150	100	180	0,56	36320K
100	200	100	170	0,60	36321K
100	200	150	180	0,65	36322K
100	300	100	230	1,00	36323K
100	300	150	200	0,92	36324K
100	300	200	170	0,86	36325K
100	400	200	230	1,15	36326K
100	400	300	230	0,97	36327K
100	500	200	250	1,32	36328K
100	500	300	340	1,29	36329K
100	500	400	350	1,08	36330K
100	600	300	468	1,64	36431K
100	600	400	348	1,42	36432K
100	600	500	230	1,16	36433K
