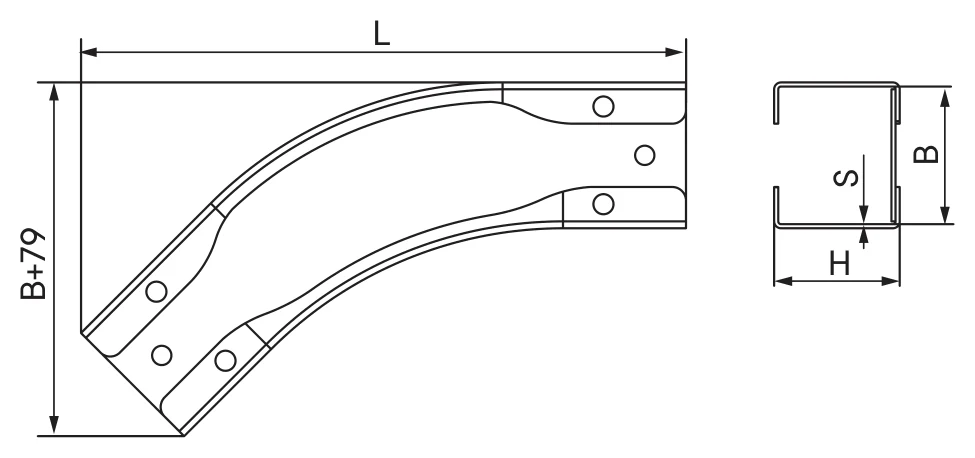

Угол горизонтальный 45° с толщиной стали 1,5 мм
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол горизонтальный 45° с толщиной стали 1,5 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 50 | 0,51 | SCM505K |
| 50 | 100 | 0,71 | SCM510K |
| 50 | 150 | 0,93 | SCM515K |
| 50 | 200 | 1,18 | SCM520K |
| 50 | 300 | 1,75 | SCM530K |
| 50 | 400 | 2,43 | SCM540K |
| 50 | 500 | 3,20 | SCM550K |
| 50 | 600 | 4,07 | SCM560K |
| 80 | 80 | 0,82 | SCM808K |
| 80 | 100 | 0,89 | SCM810K |
| 80 | 150 | 1,13 | SCM815K |
| 80 | 200 | 1,39 | SCM820K |
| 80 | 300 | 1,99 | SCM830K |
| 80 | 400 | 2,69 | SCM840K |
| 80 | 500 | 3,49 | SCM850K |
| 80 | 600 | 4,39 | SCM860K |
| 100 | 100 | 1,01 | SCM1010K |
| 100 | 150 | 1,26 | SCM1015K |
| 100 | 200 | 1,53 | SCM1020K |
| 100 | 300 | 2,15 | SCM1030K |
| 100 | 400 | 2,87 | SCM1040K |
| 100 | 500 | 3,69 | SCM1050K |
| 100 | 600 | 4,61 | SCM1060K |
