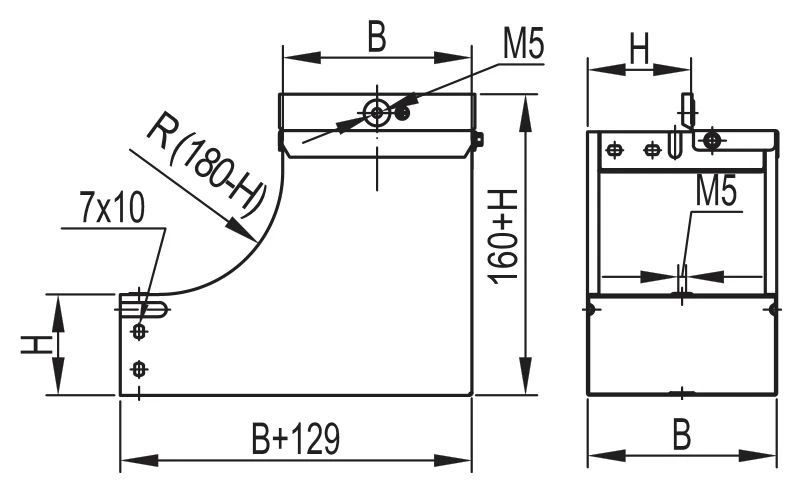

Угол вертикальный внутренний, переходник CSSS 90
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 80–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 22
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внутренний, переходник CSSS 90 предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 80 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
22 строки по каталогу производителя.
Показано типоразмеров: 22 из 22
↔ ↕прокрутка таблицы| Высота Н, мм | Ширина В, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 100 | 1,14 | 37592K |
| 50 | 150 | 1,67 | 37593K |
| 50 | 200 | 2,09 | 37594K |
| 50 | 300 | 3,75 | 37595K |
| 50 | 400 | 5,48 | 37596K |
| 50 | 500 | 7,63 | 37597K |
| 50 | 600 | 9,65 | 37598K |
| 80 | 80 | 1,14 | 37061K |
| 80 | 100 | 1,34 | 37062K |
| 80 | 150 | 1,83 | 37063K |
| 80 | 200 | 2,54 | 37064K |
| 80 | 300 | 4,06 | 37065K |
| 80 | 400 | 5,63 | 37066K |
| 80 | 500 | 4,97 | 37067K |
| 80 | 600 | 10,30 | 37068K |
| 100 | 100 | 1,40 | 37072K |
| 100 | 150 | 2,01 | 37073K |
| 100 | 200 | 2,60 | 37074K |
| 100 | 300 | 4,09 | 37075K |
| 100 | 400 | 6,00 | 37076K |
| 100 | 500 | 8,00 | 37077K |
| 100 | 600 | 10,80 | 37078K |
