1 / 2Аксессуары к нержавеющим листовым лоткам I5

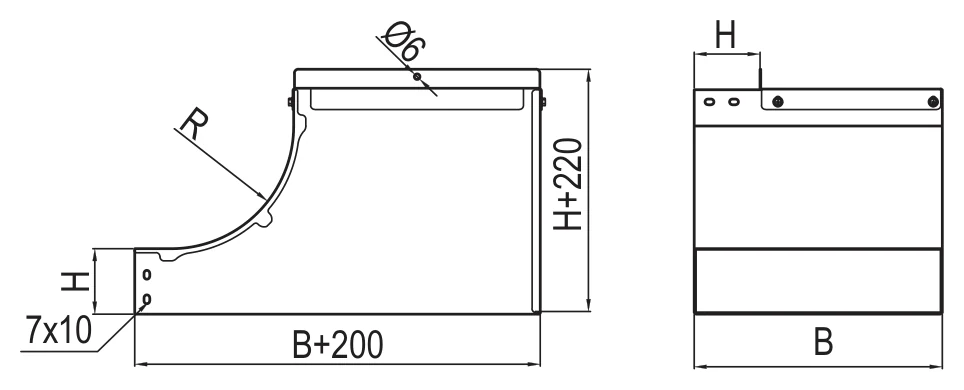

Угол вертикальный внутренний переходник CSSS 90 переходник левосторонний
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 27
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внутренний переходник CSSS 90 переходник левосторонний предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: нержавеющая сталь.
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
27 строк по каталогу производителя.
Показано типоразмеров: 27 из 27
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | Код: Нержавеющая сталь AISI 304 |
|---|---|---|---|
| 50 | 50 | 0,71 | ISULL0505KC |
| 50 | 75 | 0,98 | ISULL0507KC |
| 50 | 100 | 1,27 | ISULL0510KC |
| 50 | 150 | 1,85 | ISULL0515KC |
| 50 | 200 | 2,49 | ISULL0520KC |
| 50 | 300 | 3,97 | ISULL0530KC |
| 50 | 400 | 5,69 | ISULL0540KC |
| 50 | 450 | 6,66 | ISULL0545KC |
| 50 | 500 | 7,68 | ISULL0550KC |
| 50 | 600 | 9,92 | ISULL0560KC |
| 80 | 75 | 1,04 | ISULL0807KC |
| 80 | 100 | 1,35 | ISULL0810KC |
| 80 | 150 | 1,96 | ISULL0815KC |
| 80 | 200 | 2,62 | ISULL0820KC |
| 80 | 300 | 4,14 | ISULL0830KC |
| 80 | 400 | 5,9 | ISULL0840KC |
| 80 | 450 | 6,88 | ISULL0845KC |
| 80 | 500 | 7,92 | ISULL0850KC |
| 80 | 600 | 10,2 | ISULL0860KC |
| 100 | 100 | 1,39 | ISULL1010KC |
| 100 | 150 | 2,04 | ISULL1015KC |
| 100 | 200 | 2,72 | ISULL1020KC |
| 100 | 300 | 4,26 | ISULL1030KC |
| 100 | 400 | 6,05 | ISULL1040KC |
| 100 | 450 | 7,04 | ISULL1045KC |
| 100 | 500 | 8,09 | ISULL1050KC |
| 100 | 600 | 10,39 | ISULL1060KC |
