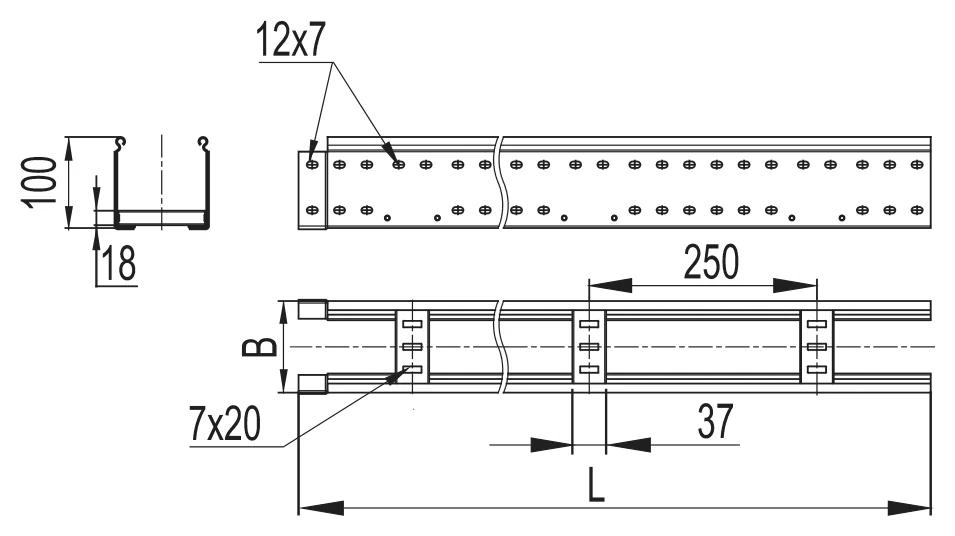

Лестничный лоток шириной 100 мм
Лестничный кабельный лоток с высотой борта 50–100 мм для прокладки тяжелых силовых кабельных линий на протяженных пролетах.
- Высота
- 50–100 мм
- Толщина металла
- 1,2–1,5 мм
- Длина секции
- 3000 / 6000 мм
- Типоразмеров в таблице
- 8
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Лестничный лоток шириной 100 мм предназначен для укладки тяжелых силовых кабелей большого сечения на промышленных предприятиях, электростанциях и объектах энергетики. Конструкция состоит из прокатных боковых лонжеронов и прочных поперечных перекладин с перфорацией для надежного крепления кабелей хомутами. Открытое исполнение гарантирует высокую нагрузочную способность и непрерывное охлаждение кабельных пучков.
В таблице типоразмеров выберите ширину лотка и длину (3000 или 6000 мм). Допустимая нагрузка рассчитывается исходя из шага опорных конструкций. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Используется на энергетических объектах, металлургических и химических заводах, в тоннелях и на открытых технологических эстакадах.
Типоразмеры и артикулы
8 строк по каталогу производителя.
Показано типоразмеров: 8 из 8
↔ ↕прокрутка таблицы| Высота H, мм | Длина L5, мм | Толщина лонжерона, мм | ТИЗ, мм2 | Вес, кг/м | Код: Оцинкованная сталь |
|---|---|---|---|---|---|
| 50 | 3000 | 1,2 | 3200 | 1,9 | LL5010 |
| 50 | 3000 | 1,5 | 3200 | 2,4 | LI5010 |
| 80 | 3000 | 1,2 | 6200 | 2,4 | LL8010 |
| 80 | 3000 | 1,5 | 6200 | 2,8 | LI8010 |
| 100 | 3000 | 1,5 | 8200 | 3,3 | LL1010 |
| 50 | 6000 | 1,5 | 3200 | 2,4 | LA5010 |
| 80 | 6000 | 1,5 | 6200 | 2,8 | LA8010 |
| 100 | 6000 | 1,5 | 8200 | 3,3 | LA1010 |
