Лестничный лоток высотой 50 мм
Лестничный кабельный лоток с высотой борта 50 мм для прокладки тяжелых силовых кабельных линий на протяженных пролетах.
- Ширина
- 200–600 мм
- Высота
- 50 мм
- Толщина металла
- 1,2–1,5 мм
- Длина секции
- 3000 / 6000 мм
- Типоразмеров в таблице
- 15
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание

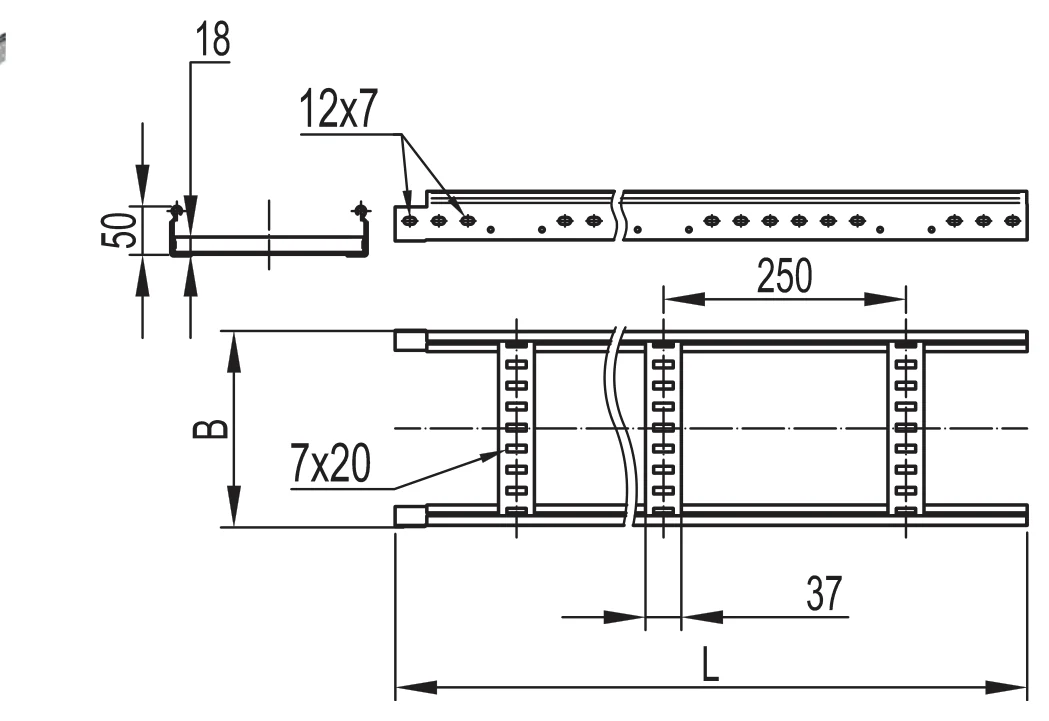

Лестничный лоток высотой 50 мм предназначен для укладки тяжелых силовых кабелей большого сечения на промышленных предприятиях, электростанциях и объектах энергетики. Конструкция состоит из прокатных боковых лонжеронов и прочных поперечных перекладин с перфорацией для надежного крепления кабелей хомутами. Открытое исполнение гарантирует высокую нагрузочную способность и непрерывное охлаждение кабельных пучков.
В таблице типоразмеров выберите ширину от 200 до 600 мм и длину (3000 или 6000 мм). Допустимая нагрузка рассчитывается исходя из шага опорных конструкций. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Используется на энергетических объектах, металлургических и химических заводах, в тоннелях и на открытых технологических эстакадах.
Типоразмеры и артикулы
15 строк по каталогу производителя.
Показано типоразмеров: 15 из 15
↔ ↕прокрутка таблицы| Высота, мм | Длина L, мм | Ширина B, мм | Толщина лонжерона, мм | ТИЗ, мм2 | Вес, кг/м | Код: Оцинкованная сталь |
|---|---|---|---|---|---|---|
| 50 | 3000 | 200 | 1,2 | 6400 | 2,1 | LL5020 |
| 50 | 3000 | 300 | 1,2 | 9600 | 2,3 | LL5030 |
| 50 | 3000 | 400 | 1,2 | 12800 | 2,5 | LL5040 |
| 50 | 3000 | 500 | 1,2 | 16000 | 2,73 | LL5050 |
| 50 | 3000 | 600 | 1,2 | 19200 | 2,89 | LL5060 |
| 50 | 3000 | 200 | 1,5 | 6400 | 2,57 | LI5020 |
| 50 | 3000 | 300 | 1,5 | 9600 | 2,77 | LI5030 |
| 50 | 3000 | 400 | 1,5 | 12800 | 2,97 | LI5040 |
| 50 | 3000 | 500 | 1,5 | 16000 | 3,21 | LI5050 |
| 50 | 3000 | 600 | 1,5 | 19200 | 3,37 | LI5060 |
| 50 | 6000 | 200 | 1,5 | 6400 | 2,57 | LA5020 |
| 50 | 6000 | 300 | 1,5 | 9600 | 2,77 | LA5030 |
| 50 | 6000 | 400 | 1,5 | 12800 | 2,97 | LA5040 |
| 50 | 6000 | 500 | 1,5 | 16000 | 3,21 | LA5050 |
| 50 | 6000 | 600 | 1,5 | 19200 | 3,37 | LA5060 |
