1 / 2Аксессуары в специальном исполнении по толщине

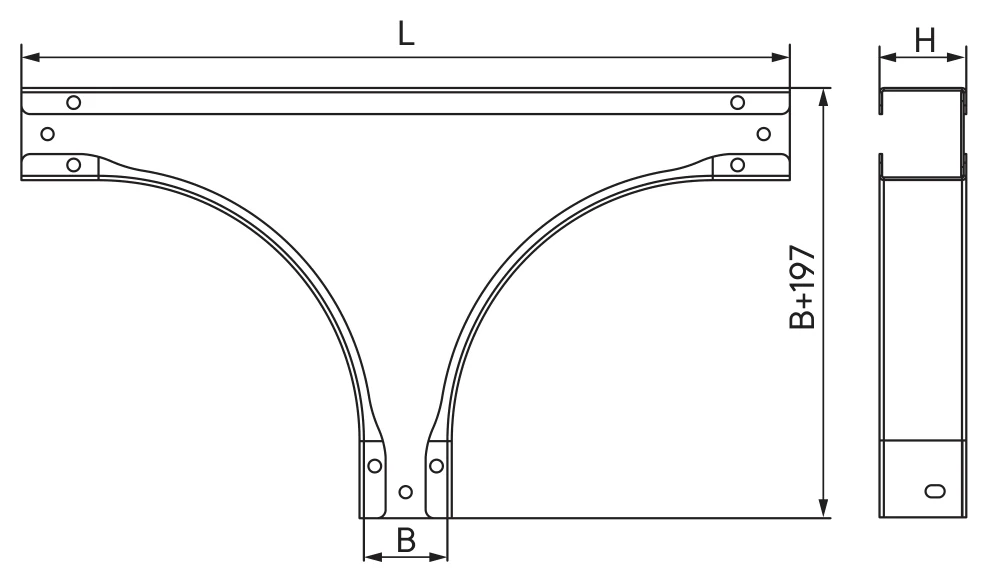

Ответвитель Т-образный с толщиной стали 2,0 мм
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель Т-образный с толщиной стали 2,0 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 1,87 | 441,6 | STH505K |
| 50 | 100 | 2,52 | 491,6 | STH510K |
| 50 | 150 | 3,25 | 541,6 | STH515K |
| 50 | 200 | 4,05 | 591,6 | STH520K |
| 50 | 300 | 5,92 | 691,6 | STH530K |
| 50 | 400 | 8,09 | 791,6 | STH540K |
| 50 | 500 | 10,60 | 891,6 | STH550K |
| 50 | 600 | 13,41 | 991,6 | STH560K |
| 80 | 80 | 2,80 | 461,6 | STH808K |
| 80 | 100 | 3,07 | 491,6 | STH810K |
| 80 | 150 | 3,81 | 541,6 | STH815K |
| 80 | 200 | 4,65 | 591,6 | STH820K |
| 80 | 300 | 6,56 | 691,6 | STH830K |
| 80 | 400 | 8,79 | 791,6 | STH840K |
| 80 | 500 | 11,33 | 891,6 | STH850K |
| 80 | 600 | 14,20 | 991,6 | STH860K |
| 100 | 100 | 3,43 | 491,6 | STH1010K |
| 100 | 150 | 4,20 | 541,6 | STH1015K |
| 100 | 200 | 5,05 | 591,6 | STH1020K |
| 100 | 300 | 6,99 | 691,6 | STH1030K |
| 100 | 400 | 9,24 | 791,6 | STH1040K |
| 100 | 500 | 11,83 | 891,6 | STH1050K |
| 100 | 600 | 14,72 | 991,6 | STH1060K |
