Ответвитель Т-образный с толщиной стали 1,2 мм
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель Т-образный с толщиной стали 1,2 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23

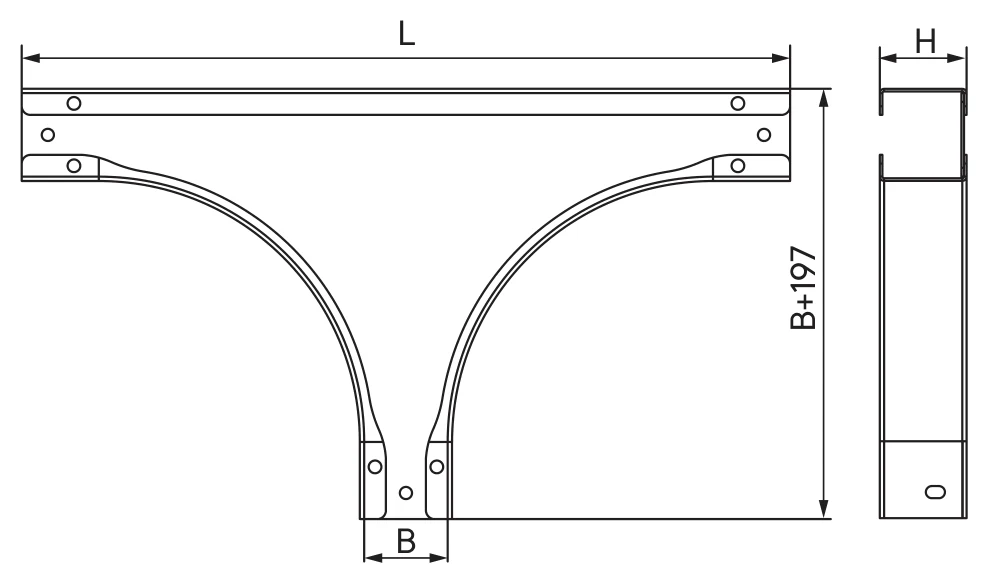

↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 1,12 | 441,6 | STN505K |
| 50 | 100 | 1,51 | 491,6 | STN510K |
| 50 | 150 | 1,95 | 541,6 | STN515K |
| 50 | 200 | 2,43 | 591,6 | STN520K |
| 50 | 300 | 3,55 | 691,6 | STN530K |
| 50 | 400 | 4,86 | 791,6 | STN540K |
| 50 | 500 | 6,36 | 891,6 | STN550K |
| 50 | 600 | 8,05 | 991,6 | STN560K |
| 80 | 80 | 1,68 | 461,6 | STN808K |
| 80 | 100 | 1,84 | 491,6 | STN810K |
| 80 | 150 | 2,29 | 541,6 | STN815K |
| 80 | 200 | 2,79 | 591,6 | STN820K |
| 80 | 300 | 3,94 | 691,6 | STN830K |
| 80 | 400 | 5,27 | 791,6 | STN840K |
| 80 | 500 | 6,80 | 891,6 | STN850K |
| 80 | 600 | 8,52 | 991,6 | STN860K |
| 100 | 100 | 2,06 | 491,6 | STN1010K |
| 100 | 150 | 2,52 | 541,6 | STN1015K |
| 100 | 200 | 3,03 | 591,6 | STN1020K |
| 100 | 300 | 4,19 | 691,6 | STN1030K |
| 100 | 400 | 5,54 | 791,6 | STN1040K |
| 100 | 500 | 7,10 | 891,6 | STN1050K |
| 100 | 600 | 8,83 | 991,6 | STN1060K |
