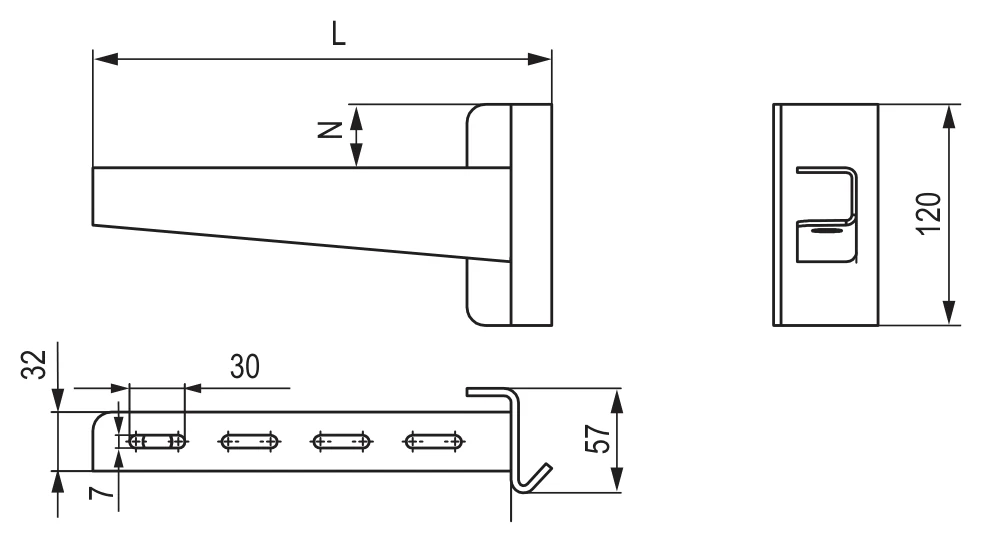

Консоль BBH-75 для I-образного профиля BPM-50
Опорный монтажный элемент для крепления кабельных лотков к стенам, перекрытиям и металлоконструкциям.
- Ширина
- 200–600 мм
- Высота
- 120 мм
- Толщина металла
- 2,5–3 мм
- Длина секции
- 249–649 мм
- Типоразмеров в таблице
- 5
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Консоль BBH-75 для I-образного профиля BPM-50 входит в состав системы монтажных опорных конструкций и предназначен для надежной фиксации кабельных лотков к несущим строительным основаниям: бетонным стенам, потолочным перекрытиям, балкам и колоннам. Оптимизированный профиль обеспечивает высокую жесткость на изгиб при минимальном собственном весе конструкции, а перфорация полки позволяет быстро закреплять лотки любых серий.
В таблице типоразмеров выберите рабочую длину вылета исходя из суммарного веса кабельной трассы. В заявке укажите артикул требуемого антикоррозионного покрытия: горячий цинк HDZ (исп. 2).
Где применяется
Применяется для настенного и потолочного монтажа кабельных сетей в цехах, тоннелях, на паркингах и в логистических центрах.
Типоразмеры и артикулы
5 строк по каталогу производителя.
Показано типоразмеров: 5 из 5
↔ ↕прокрутка таблицы| Ширина лотка, мм | Нагрузка, кг | Длина L, мм | Толщина S, мм | Высота H, мм | Вес, кг | Код, исп. 2 |
|---|---|---|---|---|---|---|
| 200 | 375 | 249 | 2,5 | 120 | 1,03 | BBH7520HDZ |
| 300 | 320 | 349 | 2,5 | 120 | 1,24 | BBH7530HDZ |
| 400 | 315 | 449 | 3 | 120 | 1,62 | BBH7540HDZ |
| 500 | 270 | 549 | 3 | 120 | 1,91 | BBH7550HDZ |
| 600 | 220 | 649 | 3 | 120 | 2,22 | BBH7560HDZ |
