1 / 2Прямые элементы листовых лотков S5

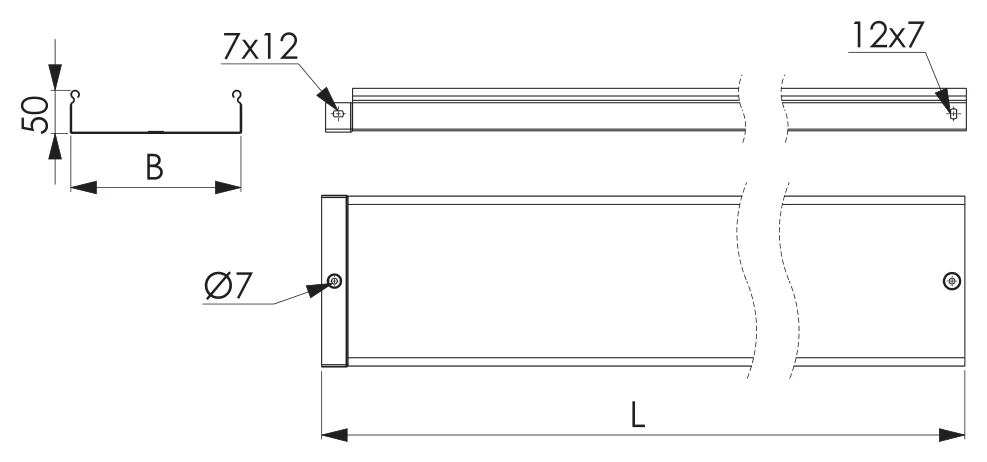

Неперфорированные лотки высотой 50 мм с толщиной стали 1,5 мм
Листовой перфорированный лоток с высотой борта 50 мм для построения кабельных трасс с защитой проводников.
- Ширина
- 50–600 мм
- Длина секции
- 3000 / 4000 / 6000 мм
- Типоразмеров в таблице
- 24
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Неперфорированный лоток высотой 50 мм с толщиной стали 1,5 мм предназначен для монтажа силовых и слаботочных кабельных трасс, требующих сплошной защиты проводников от механических повреждений, пыли и внешних воздействий. Трубчатый замок по верхнему краю борта исключает острые кромки при протяжке кабеля, увеличивает жесткость на изгиб и обеспечивает плотную фиксацию защитной крышки простым защелкиванием без использования дополнительных винтов.
Для выбора типоразмера выберите в таблице ширину от 50 до 600 мм и длину (3000 или 6000 мм). Полезное сечение лотка приведено в графе Т.И.З. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при прокладке силовых и слаботочных кабелей в производственных помещениях, торгово-развлекательных центрах, складских терминалах и паркингах.
Типоразмеры и артикулы
24 строки по каталогу производителя.
Показано типоразмеров: 24 из 24
↔ ↕прокрутка таблицы| Длина L, мм | Ширина В, мм | Вес, кг/м | Код: Оцинкованная сталь |
|---|---|---|---|
| 3000 | 50 | 1,98 | 3502015 |
| 3000 | 100 | 2,48 | 3502215 |
| 3000 | 150 | 3,3 | 3502315 |
| 3000 | 200 | 3,9 | 3502415 |
| 3000 | 300 | 5,10 | 3502515 |
| 3000 | 400 | 6,24 | 3502615 |
| 3000 | 500 | 7,44 | 3502715 |
| 3000 | 600 | 8,49 | 3502815 |
| 4000 | 50 | 1,98 | SNM40505 |
| 4000 | 100 | 2,48 | SNM40510 |
| 4000 | 150 | 3,3 | SNM40515 |
| 4000 | 200 | 3,9 | SNM40520 |
| 4000 | 300 | 5,10 | SNM40530 |
| 4000 | 400 | 6,24 | SNM40540 |
| 4000 | 500 | 7,44 | SNM40550 |
| 4000 | 600 | 8,49 | SNM40560 |
| 6000 | 50 | 1,98 | SNM60505 |
| 6000 | 100 | 2,48 | SNM60510 |
| 6000 | 150 | 3,3 | SNM60515 |
| 6000 | 200 | 3,9 | SNM60520 |
| 6000 | 300 | 5,10 | SNM60530 |
| 6000 | 400 | 6,24 | SNM60540 |
| 6000 | 500 | 7,44 | SNM60550 |
| 6000 | 600 | 8,49 | SNM60560 |
