Самосверлящий самонарезающий винт с шайбой для крепления конструкций к сэндвич-панелям
Самосверлящий самонарезающий винт с шайбой для крепления конструкций к сэндвич-панелям для сборки секций лотков и фиксации монтажных элементов.
- Толщина металла
- 19–100 мм
- Длина секции
- 105 / 135 / 155 / 185 мм
- Типоразмеров в таблице
- 4
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Самосверлящий самонарезающий винт с шайбой для крепления конструкций к сэндвич-панелям предназначен для быстрого прямого крепления листовых деталей, крышек и перегородок к стальным профилям без предварительного засверливания. Наконечник-сверло обеспечивает чистый рез металла, а пресс-шайба плотно прижимает деталь.
В таблице типоразмеров выберите диаметр резьбы, длину стержня и фасовку упаковки. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1).
Где применяется
Применяется для соединения кабельных лотков, монтажа консолей к профилям и сборки опорных металлоконструкций.
Типоразмеры и артикулы
4 строки по каталогу производителя.
Показано типоразмеров: 4 из 4

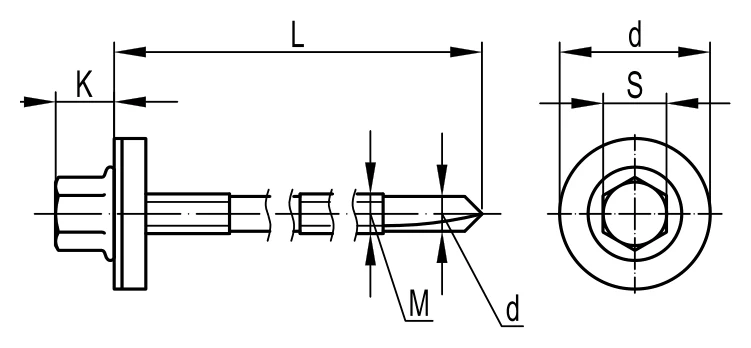

↔ ↕прокрутка таблицы| Ø M, мм | Ø шляпки D / Ø головки S, мм | Длина L, мм | Толщина скрепляемых слоев, мм | Скорость вращения сверла, об./мин | Предел прочности на растяжение, кН | Предел прочности на срез, кН | Код, исп. 1 |
|---|---|---|---|---|---|---|---|
| 5,5 | 19/8 | 105 | 50–70 | 1000 | 11 | 7,8 | CM273100 |
| 5,5 | 19/8 | 135 | 70–100 | 1000 | 11 | 7,8 | CM273130 |
| 5,5 | 19/8 | 155 | 80–120 | 1000 | 11 | 7,8 | CM273150 |
| 5,5 | 19/8 | 185 | 100–150 | 1000 | 11 | 7,8 | CM273180 |
