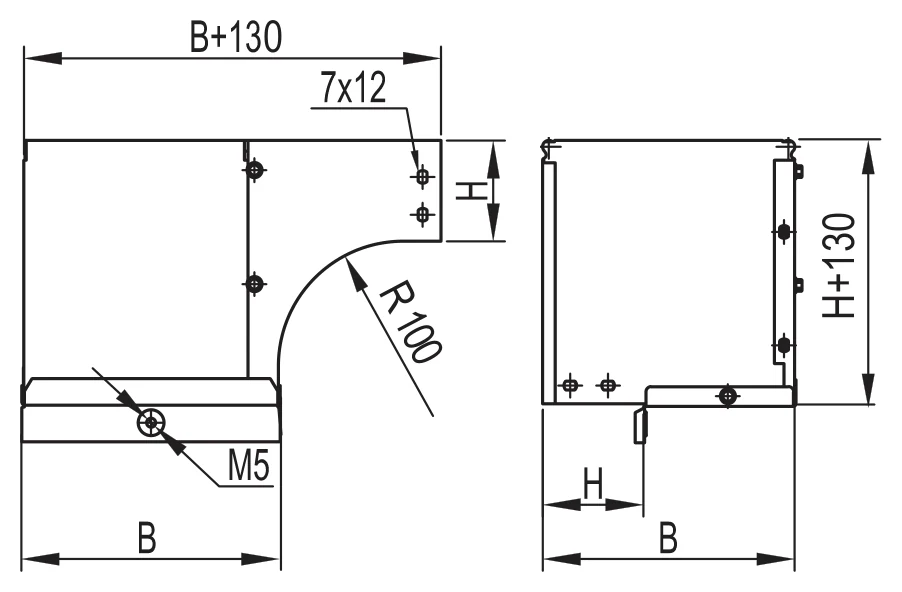

Угол вертикальный внешний CDSD 90
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 80–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 22
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внешний CDSD 90 предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 80 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
22 строки по каталогу производителя.
Показано типоразмеров: 22 из 22
↔ ↕прокрутка таблицы| Высота Н, мм | Ширина В, мм | Вес, кг/упак. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 100 | 1,07 | 37502K |
| 50 | 150 | 1,48 | 37503K |
| 50 | 200 | 1,92 | 37504K |
| 50 | 300 | 2,94 | 37505K |
| 50 | 400 | 4.18 | 37506K |
| 50 | 500 | 5.48 | 37507K |
| 50 | 600 | 6,82 | 37508K |
| 80 | 80 | 1,10 | 37001K |
| 80 | 100 | 1,27 | 37002K |
| 80 | 150 | 1,69 | 37003K |
| 80 | 200 | 2,17 | 37004K |
| 80 | 300 | 3,25 | 37005K |
| 80 | 400 | 4,50 | 37006K |
| 80 | 500 | 5,87 | 37007K |
| 80 | 600 | 7,41 | 37008K |
| 100 | 100 | 1,33 | 37012K |
| 100 | 150 | 1,82 | 37013K |
| 100 | 200 | 2,27 | 37014K |
| 100 | 300 | 3,38 | 37015K |
| 100 | 400 | 4,71 | 37016K |
| 100 | 500 | 6,00 | 37017K |
| 100 | 600 | 7,58 | 37018K |
