Переходник левосторонний RRS

Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.

Ширина: 50–600 мм
Высота: 50–100 мм
Длина секции: 170–470 мм
Типоразмеров в таблице: 47

Запросить цену Выбрать артикул Позвонить

Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.

Описание

Переходник левосторонний RRS предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.

В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).

Где применяется

Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.

Типоразмеры и артикулы

47 строк по каталогу производителя.

ИсполнениеВысота Н, ммШирина B, ммШирина B1, ммПоиск артикула

Показано типоразмеров: 47 из 47

↔ ↕прокрутка таблицы

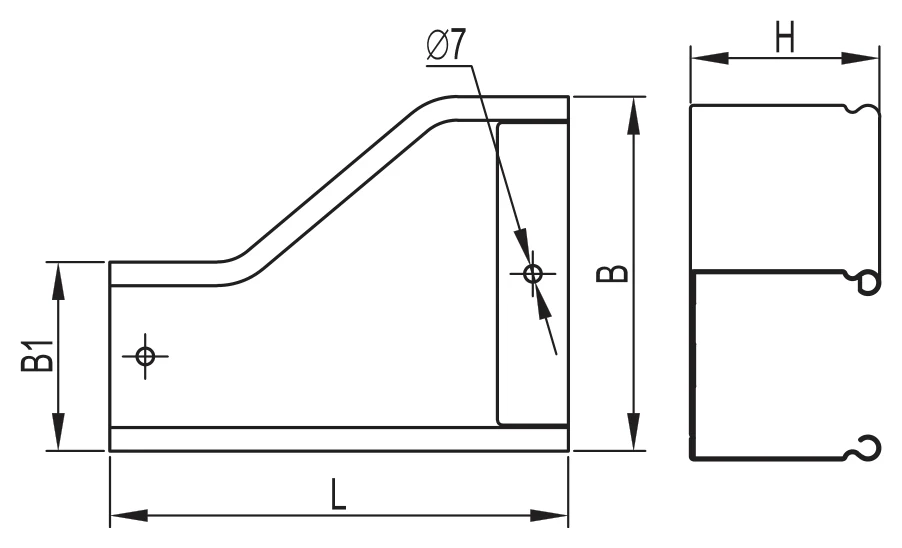

Переходник левосторонний RRS: таблица типоразмеров
Высота Н, мм	Ширина B, мм	Ширина B1, мм	Длина L, мм	Вес, кг/шт.	Код: Оцинкованная сталь
50	100	50	180	0,40	36354K
50	150	100	170	0,46	36355K
50	200	100	230	0,61	36356K
50	200	150	180	0,50	36357K
50	300	100	350	0,96	36358K
50	300	150	290	0,84	36359K
50	300	200	230	0,76	36360K
50	400	200	340	1,18	36361K
50	400	300	230	0,89	36362K
50	500	200	470	1,68	36363K
50	500	300	350	1,40	36364K
50	500	400	320	1,07	36365K
50	600	300	468	1,96	36466K
50	600	400	348	1,60	36467K
50	600	500	230	1,19	36468K
50	100	80	180	0,63	36521K
80	150	80	190	0,73	36522K
80	150	100	170	0,66	36523K
80	200	80	250	0,93	36524K
80	200	100	230	0,84	36525K
80	200	150	170	0,69	36526K
80	300	80	370	1,24	36527K
80	300	100	350	1,26	36528K
80	300	150	290	1,11	36529K
80	300	200	230	0,99	36530K
80	400	200	210	1,46	36305K
80	400	300	230	1,10	36531K
80	500	200	470	1,97	36533K
80	500	300	350	1,72	36532K
80	500	400	320	1,32	36307K
80	600	300	468	2,24	36608K
80	600	400	348	1,92	36609K
100	600	500	230	1,44	36610K
100	150	100	170	0,71	36366K
100	200	100	230	0,90	36367K
100	200	150	180	0,77	36368K
100	300	100	350	1,32	36369K
100	300	150	290	1,18	36370K
100	300	200	230	1,00	36371K
100	400	200	340	1,55	36372K
100	400	300	230	1,18	36373K
100	500	200	470	2,11	36374K
100	500	300	350	1,77	36375K
100	500	400	320	1,52	36376K
100	600	300	468	2,11	36477K
100	600	400	348	1,6	36478K
100	600	500	230	1,8	36479K
