Кабельный держатель BHL
Монтажный элемент для надежного механического соединения и крепления секций кабельных лотков.
- Ширина
- 16–76 мм
- Высота
- 49–113 мм
- Толщина металла
- 1,5–2,5 мм
- Длина секции
- 20 / 25 мм
- Типоразмеров в таблице
- 11
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Кабельный держатель BHL предназначен для формирования прочных механических узлов стыковки и фиксации элементов кабеленесущих систем. Изделие изготавливается из конструкционной стали высокой прочности и обеспечивает надежное выравнивание электрических потенциалов по всей длине кабельной магистрали. Перфорация пазов рассчитана под метрический крепеж M6.
В таблице типоразмеров выберите модификацию по размерам монтируемых лотков и расчетной нагрузке. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1).
Где применяется
Используется при сборке кабельных магистралей на промышленных предприятиях, складах, объектах транспортной и коммерческой инфраструктуры.
Типоразмеры и артикулы
11 строк по каталогу производителя.
Показано типоразмеров: 11 из 11

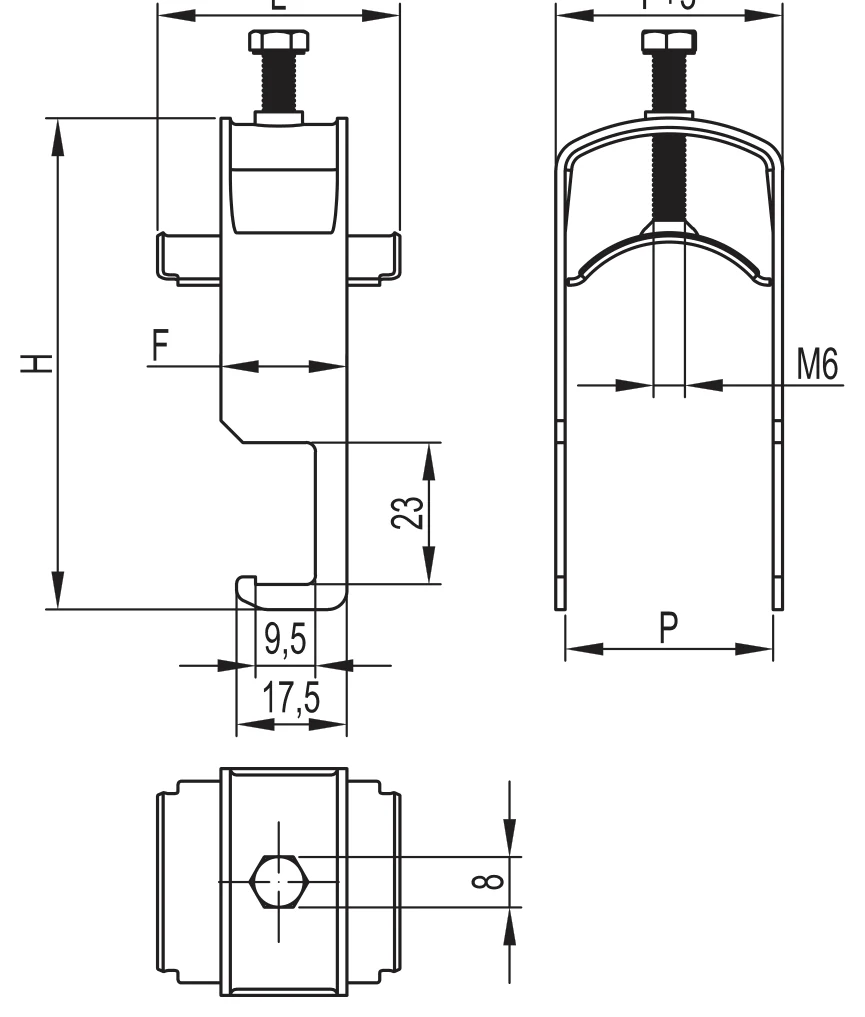

↔ ↕прокрутка таблицы| Ø кабеля, мм | Толщина стали, мм | Длина скобы F, мм | Высота H, мм | Ширина P, мм | Вес, кг | Код, исп. 1 |
|---|---|---|---|---|---|---|
| 8-14 | 1,5 | 20 | 49 | 16 | 0,029 | BHL0814 |
| 14-20 | 1,5 | 20 | 54 | 22 | 0,037 | BHL1420 |
| 20-26 | 1,5 | 20 | 60 | 28 | 0,042 | BHL2026 |
| 26-32 | 1,5 | 20 | 66 | 34 | 0,047 | BHL2632 |
| 32-38 | 1,5 | 20 | 77 | 40 | 0,057 | BHL3238 |
| 38-44 | 1,5 | 20 | 83 | 46 | 0,063 | BHL3844 |
| 44-50 | 2,5 | 25 | 89 | 52 | 0,114 | BHL4450 |
| 50-56 | 2,5 | 25 | 95 | 58 | 0,125 | BHL5056 |
| 56-63 | 2,5 | 25 | 100 | 64 | 0,138 | BHL5662 |
| 62-68 | 2,5 | 25 | 107 | 70 | 0,152 | BHL6268 |
| 68-74 | 2,5 | 25 | 113 | 76 | 0,164 | BHL6874 |
