1 / 2Системные аксессуары лестничных лотков L5

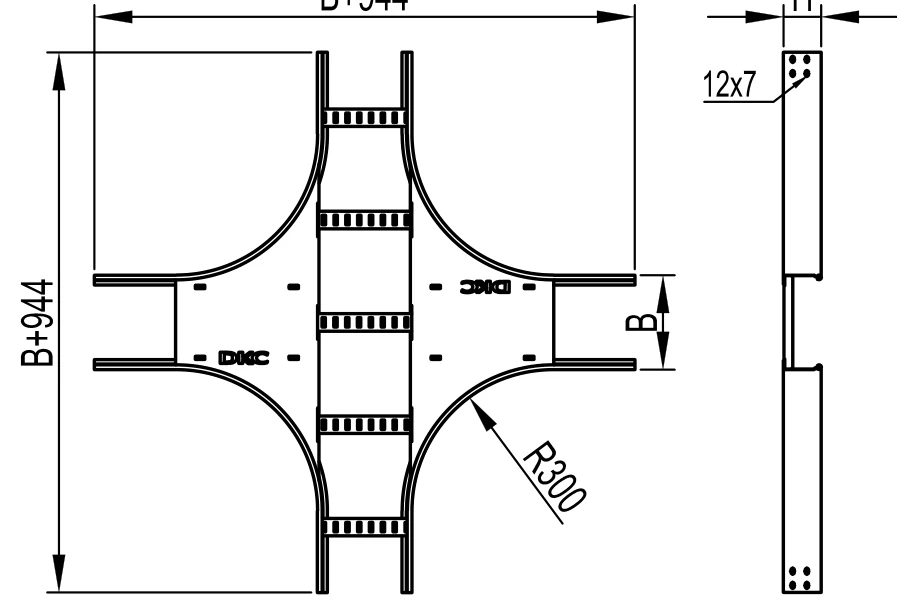

Х-образный ответвитель R300
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 200–600 мм
- Высота
- 50–100 мм
- Толщина металла
- 1 302–8 306 мм
- Типоразмеров в таблице
- 15
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Х-образный ответвитель R300 предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 200 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
15 строк по каталогу производителя.
Показано типоразмеров: 15 из 15
↔ ↕прокрутка таблицы| Высота H, мм | Ширина основания B, мм | Вес, кг/упак. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 200 | 5,5 | LX5302K |
| 50 | 300 | 6,3 | LX5303K |
| 50 | 400 | 7,6 | LX5304K |
| 50 | 500 | 8,5 | LX5305K |
| 50 | 600 | 9,4 | LX5306K |
| 80 | 200 | 6,3 | LX8302K |
| 80 | 300 | 7,1 | LX8303K |
| 80 | 400 | 8,5 | LX8304K |
| 80 | 500 | 9,4 | LX8305K |
| 80 | 600 | 10,3 | LX8306K |
| 100 | 200 | 6,9 | LX1302K |
| 100 | 300 | 7,7 | LX1303K |
| 100 | 400 | 9,1 | LX1304K |
| 100 | 500 | 10 | LX1305K |
| 100 | 600 | 10,9 | LX1306K |
