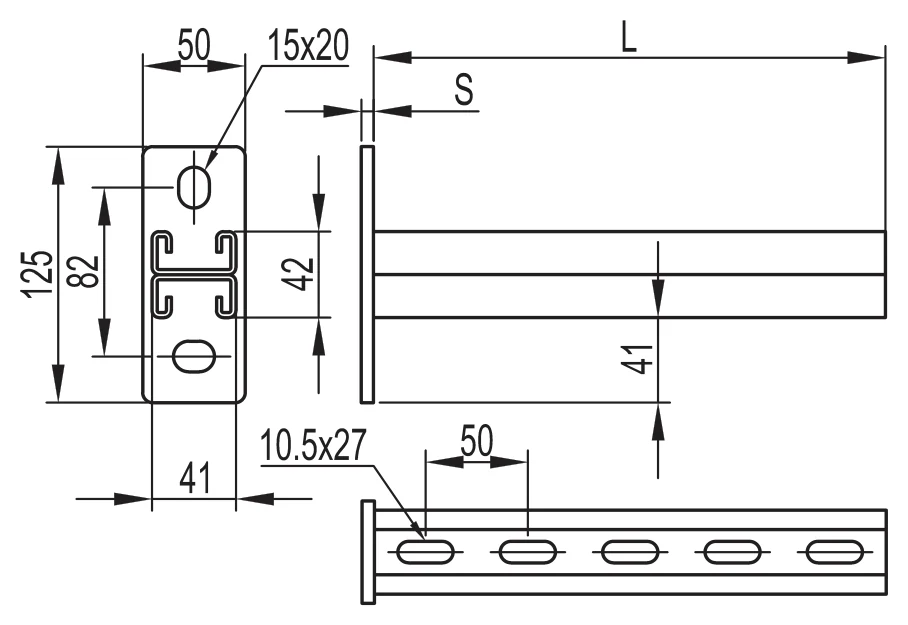

Консоль IBBD-21 (двойная, 41×21 мм)
Опорный монтажный элемент для крепления кабельных лотков к стенам, перекрытиям и металлоконструкциям.
- Ширина
- 200–600 мм
- Толщина металла
- 6–8 мм
- Длина секции
- 250–650 мм
- Типоразмеров в таблице
- 6
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Консоль IBBD-21 (двойная, 41×21 мм) входит в состав системы монтажных опорных конструкций и предназначен для надежной фиксации кабельных лотков к несущим строительным основаниям: бетонным стенам, потолочным перекрытиям, балкам и колоннам. Оптимизированный профиль обеспечивает высокую жесткость на изгиб при минимальном собственном весе конструкции, а перфорация полки позволяет быстро закреплять лотки любых серий.
В таблице типоразмеров выберите рабочую длину вылета исходя из суммарного веса кабельной трассы. В заявке укажите артикул требуемого антикоррозионного покрытия: нержавеющая сталь.
Где применяется
Применяется для настенного и потолочного монтажа кабельных сетей в цехах, тоннелях, на паркингах и в логистических центрах.
Типоразмеры и артикулы
6 строк по каталогу производителя.
Показано типоразмеров: 6 из 6
↔ ↕прокрутка таблицы| Ширина лотка, | Нагрузка, кг | Нагрузка, кг | Длина L, мм | Толщина S, мм | Вес, кг/шт. | Код: Нержавеющая сталь AISI 304 |
|---|---|---|---|---|---|---|
| 200 | 530 | – – | 250 | 6 | 1,16 | IBBD2120C |
| 300 | 440 | – – | 350 | 6 | 1,46 | IBBD2130C |
| 400 | 350 | 530 – | 450 | 8 | 1,98 | IBBD2140C |
| 450 | - | – – | 500 | 8 | 2,16 | IBBD2145C |
| 500 | 260 | 440 530 | 550 | 8 | 2,34 | IBBD2150C |
| 600 | 170 | 350 440 | 650 | 8 | 2,66 | IBBD2160C |
