Ответвитель крестообразный с толщиной стали 2,0 мм
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель крестообразный с толщиной стали 2,0 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23

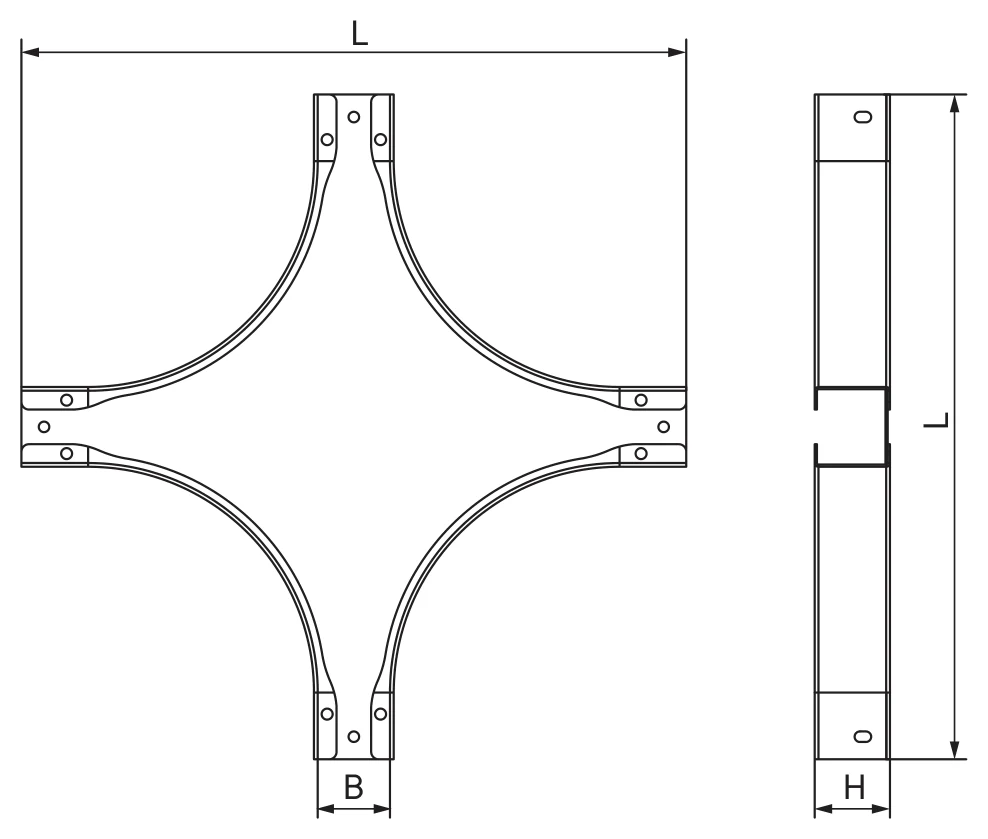

↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 2,33 | 441,6 | SXH505K |
| 50 | 100 | 3,08 | 491,6 | SXH510K |
| 50 | 150 | 3,91 | 541,6 | SXH515K |
| 50 | 200 | 4,81 | 591,6 | SXH520K |
| 50 | 300 | 6,87 | 691,6 | SXH530K |
| 50 | 400 | 9,24 | 791,6 | SXH540K |
| 50 | 500 | 11,93 | 791,6 | SXH550K |
| 50 | 600 | 14,95 | 991,6 | SXH560K |
| 80 | 80 | 3,40 | 461,6 | SXH808K |
| 80 | 100 | 3,69 | 491,6 | SXH810K |
| 80 | 150 | 4,52 | 541,6 | SXH815K |
| 80 | 200 | 5,43 | 591,6 | SXH820K |
| 80 | 300 | 7,48 | 691,6 | SXH830K |
| 80 | 400 | 9,85 | 791,6 | SXH840K |
| 80 | 500 | 12,55 | 791,6 | SXH850K |
| 80 | 600 | 15,56 | 991,6 | SXH860K |
| 100 | 100 | 4,12 | 491,6 | SXH1010K |
| 100 | 150 | 4,95 | 541,6 | SXH1015K |
| 100 | 200 | 5,85 | 591,6 | SXH1020K |
| 100 | 300 | 7,91 | 691,6 | SXH1030K |
| 100 | 400 | 10,28 | 791,6 | SXH1040K |
| 100 | 500 | 12,96 | 791,6 | SXH1050K |
| 100 | 600 | 15,97 | 991,6 | SXH1060K |
