1 / 2Системные аксессуары лестничных лотков L5

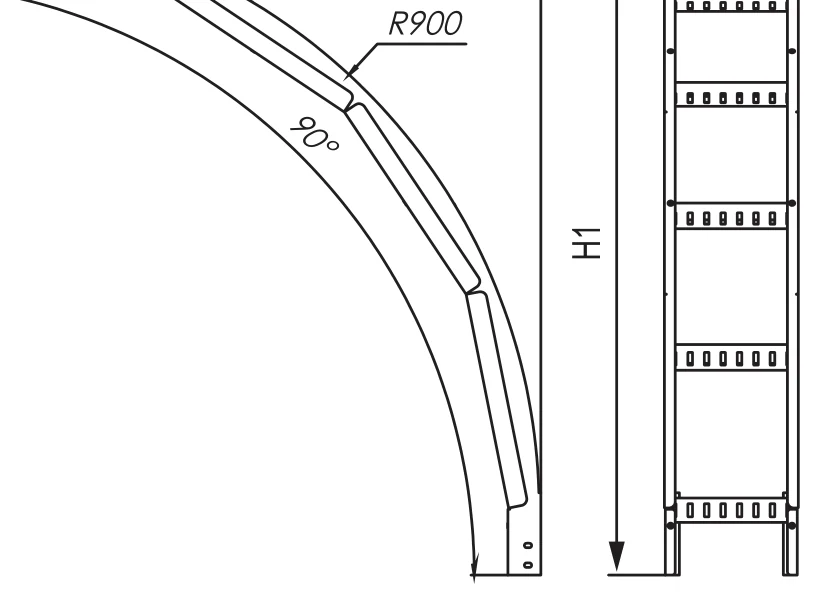

Угол вертикальный внутренний 90° R900
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 200–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 15
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внутренний 90° R900 предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 200 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
15 строк по каталогу производителя.
Показано типоразмеров: 15 из 15
↔ ↕прокрутка таблицы| Высота H, мм | Ширина основания B, мм | L, мм | H1, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 200 | 1003 | 1003 | LIH5920K |
| 50 | 300 | 1003 | 1003 | LIH5930K |
| 50 | 400 | 1003 | 1003 | LIH5940K |
| 50 | 500 | 1003 | 1003 | LIH5950K |
| 50 | 600 | 1003 | 1003 | LIH5960K |
| 80 | 200 | 1003 | 1003 | LIH8920K |
| 80 | 300 | 1003 | 1003 | LIH8930K |
| 80 | 400 | 1003 | 1003 | LIH8940K |
| 80 | 500 | 1003 | 1003 | LIH8950K |
| 80 | 600 | 1003 | 1003 | LIH8960K |
| 100 | 200 | 1003 | 1003 | LIH1920K |
| 100 | 300 | 1003 | 1003 | LIH1930K |
| 100 | 400 | 1003 | 1003 | LIH1940K |
| 100 | 500 | 1003 | 1003 | LIH1950K |
| 100 | 600 | 1003 | 1003 | LIH1960K |
