1 / 2Системные аксессуары тяжелых листовых лотков

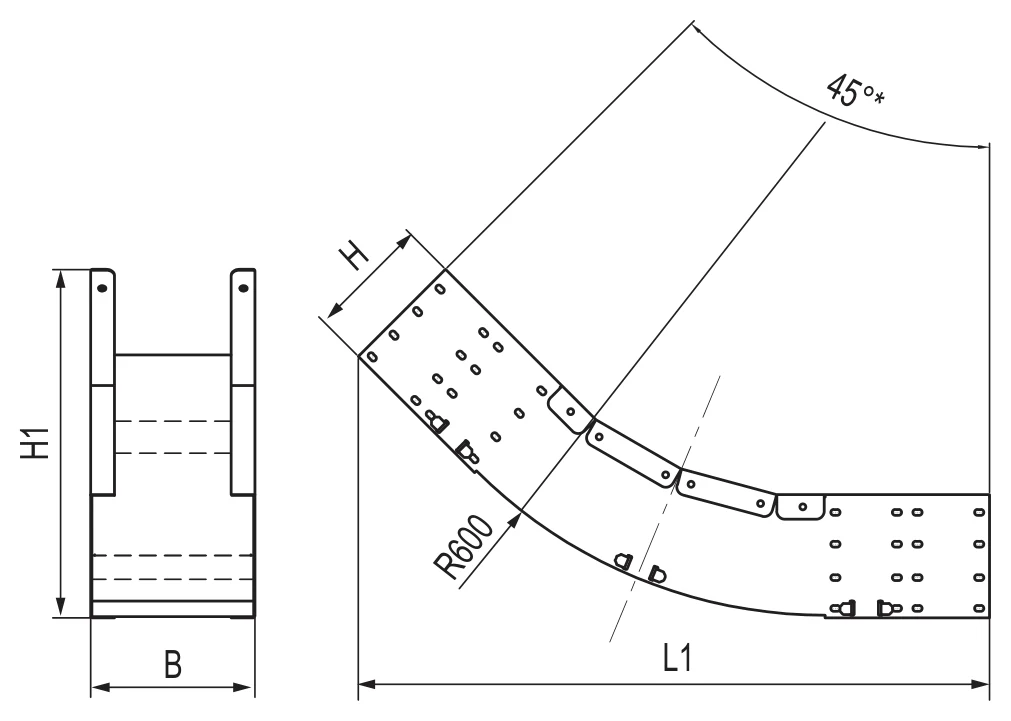

Угол вертикальный внутренний 45°
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 200–1 000 мм
- Высота
- 80–200 мм
- Типоразмеров в таблице
- 36
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внутренний 45° предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 80–200 мм и ширину от 200 до 1000 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
36 строк по каталогу производителя.
Показано типоразмеров: 36 из 36
↔ ↕прокрутка таблицы| Высота, мм | Ширина, мм | H1, мм | L1, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|---|---|
| 80 | 200 | 374 | 768 | 4,24 | USIC682 |
| 80 | 300 | 374 | 768 | 5,29 | USIC683 |
| 80 | 400 | 374 | 768 | 6,34 | USIC684 |
| 80 | 500 | 374 | 768 | 7,40 | USIC685 |
| 80 | 600 | 374 | 768 | 8,45 | USIC686 |
| 80 | 700 | 374 | 768 | 9,50 | USIC687 |
| 80 | 800 | 374 | 768 | 10,74 | USIC688 |
| 80 | 900 | 374 | 768 | 11,79 | USIC689 |
| 80 | 1000 | 374 | 768 | 12,84 | USIC680 |
| 100 | 200 | 390 | 768 | 4,53 | USIC612 |
| 100 | 300 | 390 | 768 | 5,58 | USIC613 |
| 100 | 400 | 390 | 768 | 6,64 | USIC614 |
| 100 | 500 | 390 | 768 | 7,69 | USIC615 |
| 100 | 600 | 390 | 768 | 8,74 | USIC616 |
| 100 | 700 | 390 | 768 | 9,79 | USIC617 |
| 100 | 800 | 390 | 768 | 10,84 | USIC618 |
| 100 | 900 | 390 | 768 | 11,89 | USIC619 |
| 100 | 1000 | 390 | 768 | 12,95 | USIC610 |
| 150 | 200 | 424 | 768 | 5,03 | USIC652 |
| 150 | 300 | 424 | 768 | 6,08 | USIC653 |
| 150 | 400 | 424 | 768 | 7,14 | USIC654 |
| 150 | 500 | 424 | 768 | 8,00 | USIC655 |
| 150 | 600 | 424 | 768 | 9,05 | USIC656 |
| 150 | 700 | 424 | 768 | 10,15 | USIC657 |
| 150 | 800 | 424 | 768 | 11,15 | USIC658 |
| 150 | 900 | 424 | 768 | 12,20 | USIC659 |
| 150 | 1000 | 424 | 768 | 13,08 | USIC650 |
| 200 | 200 | 460 | 768 | 5,59 | USIC622 |
| 200 | 300 | 460 | 768 | 6,63 | USIC623 |
| 200 | 400 | 460 | 768 | 7,68 | USIC624 |
| 200 | 500 | 460 | 768 | 8,33 | USIC625 |
| 200 | 600 | 460 | 768 | 9,38 | USIC626 |
| 200 | 700 | 460 | 768 | 10,53 | USIC627 |
| 200 | 800 | 460 | 768 | 11,48 | USIC628 |
| 200 | 900 | 460 | 768 | 12,53 | USIC629 |
| 200 | 1000 | 460 | 768 | 13,20 | USIC620 |
