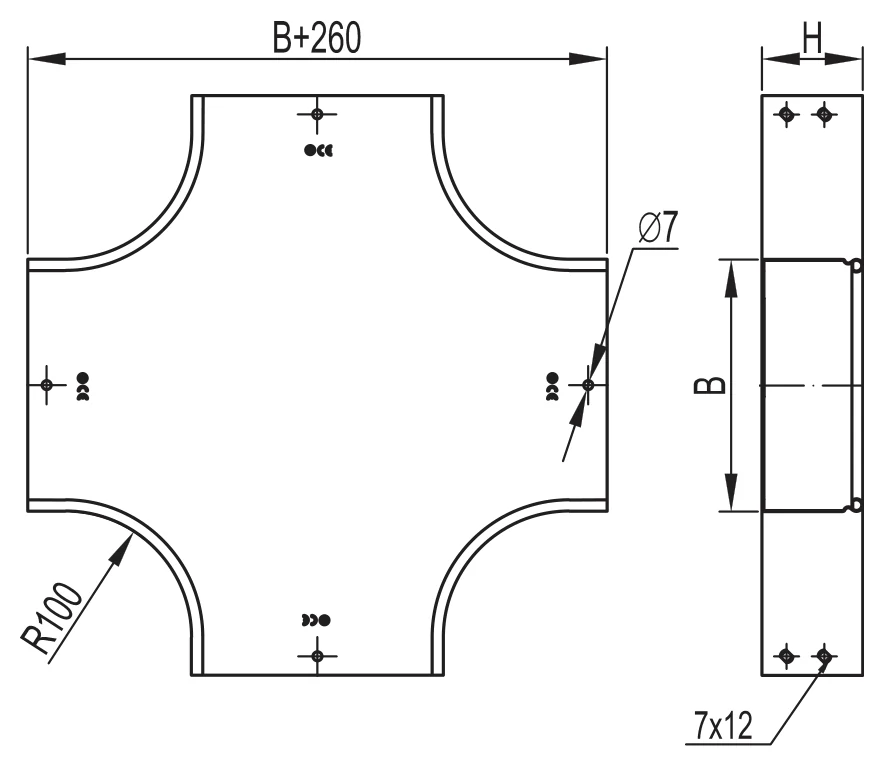

Ответвитель крестообразный DPX
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель крестообразный DPX предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота Н, мм | Ширина В, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 50 | 0,94 | 36180K |
| 50 | 100 | 1,12 | 36182K |
| 50 | 150 | 1,39 | 36183K |
| 50 | 200 | 1,65 | 36184K |
| 50 | 300 | 2,35 | 36185K |
| 50 | 400 | 3,62 | 36186K |
| 50 | 500 | 3,36 | 36187K |
| 50 | 600 | 5,94 | 36188K |
| 80 | 80 | 1,52 | 36201K |
| 80 | 100 | 1,52 | 36202K |
| 80 | 150 | 1,76 | 36203K |
| 80 | 200 | 2,04 | 36204K |
| 80 | 300 | 2,38 | 36205K |
| 80 | 400 | 4,07 | 36206K |
| 80 | 500 | 5,07 | 36207K |
| 80 | 600 | 6,32 | 36208K |
| 100 | 100 | 1,54 | 36221K |
| 100 | 150 | 1,94 | 36222K |
| 100 | 200 | 2,05 | 36223K |
| 100 | 300 | 2,26 | 36224K |
| 100 | 400 | 4,11 | 36225K |
| 100 | 500 | 4,63 | 36226K |
| 100 | 600 | 6,58 | 36227K |
