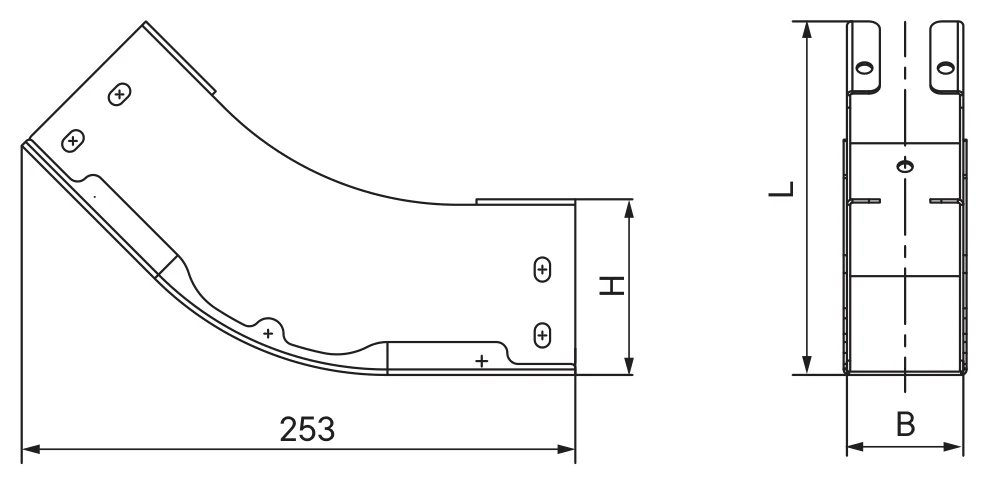

Угол вертикальный внутренний 45° с толщиной стали 2,0 мм
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внутренний 45° с толщиной стали 2,0 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 0,79 | 140 | SKH505K |
| 50 | 100 | 1,03 | 140 | SKH510K |
| 50 | 150 | 1,25 | 140 | SKH515K |
| 50 | 200 | 1,48 | 140 | SKH520K |
| 50 | 300 | 1,95 | 140 | SKH530K |
| 50 | 400 | 2,40 | 140 | SKH540K |
| 50 | 500 | 2,87 | 140 | SKH550K |
| 50 | 600 | 3,33 | 140 | SKH560K |
| 80 | 80 | 1,16 | 161 | SKH808K |
| 80 | 100 | 1,25 | 161 | SKH810K |
| 80 | 150 | 1,48 | 161 | SKH815K |
| 80 | 200 | 1,71 | 161 | SKH820K |
| 80 | 300 | 2,17 | 161 | SKH830K |
| 80 | 400 | 2,64 | 161 | SKH840K |
| 80 | 500 | 3,09 | 161 | SKH850K |
| 80 | 600 | 3,56 | 161 | SKH860K |
| 100 | 100 | 1,40 | 176 | SKH1010K |
| 100 | 150 | 1,63 | 176 | SKH1015K |
| 100 | 200 | 1,85 | 176 | SKH1020K |
| 100 | 300 | 2,32 | 176 | SKH1030K |
| 100 | 400 | 2,77 | 176 | SKH1040K |
| 100 | 500 | 3,24 | 176 | SKH1050K |
| 100 | 600 | 3,71 | 176 | SKH1060K |
