Стандартный анкер с болтом
Стандартный анкер с болтом для сборки секций лотков и фиксации монтажных элементов.
- Ширина
- 10–18 мм
- Высота
- 55–80 мм
- Толщина металла
- 5–25 мм
- Длина секции
- 55 / 60 / 80 / 90 мм
- Длина секции
- 40 / 45 / 52 / 65 мм
- Типоразмеров в таблице
- 4
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Стандартный анкер с болтом предназначен для силового резьбового соединения элементов монтажных систем, стоек, подвесов и консолей. Обеспечивает высокую прочность узла на срез и растяжение в условиях эксплуатационных нагрузок кабельной трассы.
В таблице типоразмеров выберите диаметр резьбы, длину стержня и фасовку упаковки. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1).
Где применяется
Применяется для соединения кабельных лотков, монтажа консолей к профилям и сборки опорных металлоконструкций.
Типоразмеры и артикулы
4 строки по каталогу производителя.
Показано типоразмеров: 4 из 4

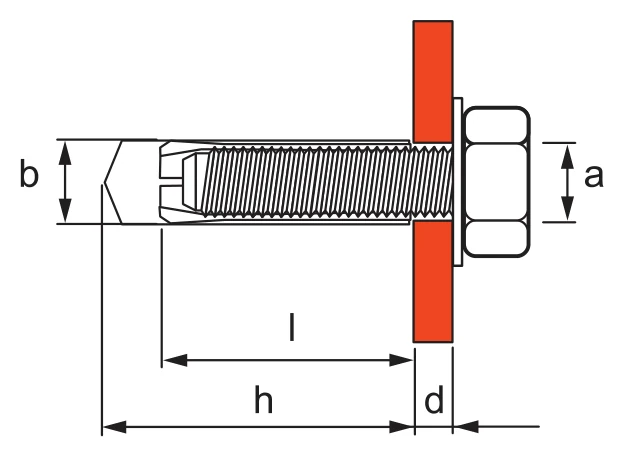

↔ ↕прокрутка таблицы| Ø резьбы a | Длина анкера l, мм | Ø сверла b, мм | Длина гильзы i, мм | Глубина бурения h, мм | Макс. толщина закрепленного материала d, мм | Момент затяжки, Нм | Минимальное между анкерами | расстояние, мм от края | Допустимые бетона С на вырыв | нагрузки для 20/25, кН срез | Код, исп. 1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M6 | 55 | 10 | 40 | 55 | 5 | 10 | 48 | 48 | 12,1 | 12,80 | CM430645 |
| M8 | 60 | 12 | 45 | 60 | 10 | 25 | 64 | 64 | 16,6 | 18,40 | CM430850 |
| M10 | 80 | 15 | 52 | 67 | 20 | 45 | 80 | 80 | 20,6 | 21,20 | CM431060 |
| M12 | 90 | 18 | 65 | 80 | 25 | 75 | 96 | 96 | 26,0 | 39,20 | CM431274 |
