Аксессуары в специальном исполнении по толщине
Угол горизонтальный 90° с толщиной стали 1,2 мм
- Ширина:
- 50–600 мм
- Вариантов:
- 23 типоразмера
1 / 2Аксессуары в специальном исполнении по толщине

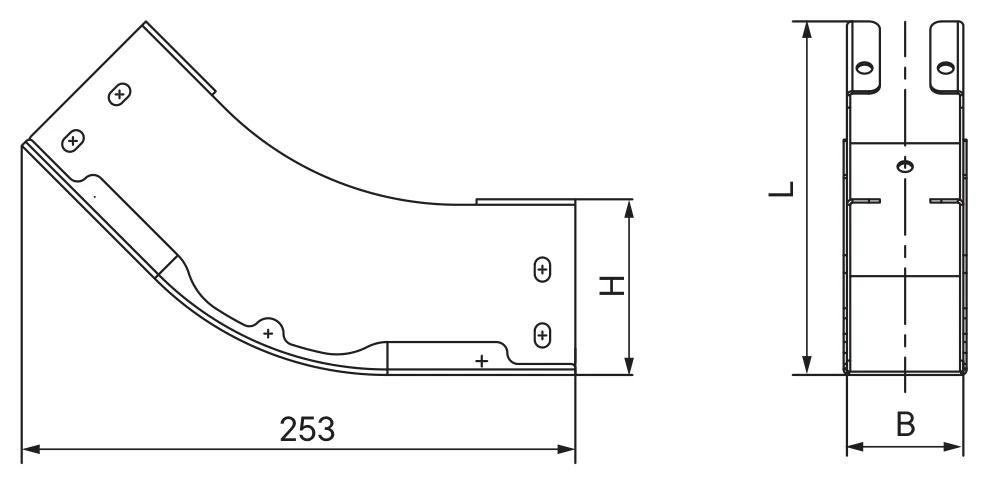

Угол вертикальный внутренний 45° с толщиной стали 1,2 мм
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внутренний 45° с толщиной стали 1,2 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 0,47 | 140 | SKN505K |
| 50 | 100 | 0,62 | 140 | SKN510K |
| 50 | 150 | 0,75 | 140 | SKN515K |
| 50 | 200 | 0,89 | 140 | SKN520K |
| 50 | 300 | 1,17 | 140 | SKN530K |
| 50 | 400 | 1,44 | 140 | SKN540K |
| 50 | 500 | 1,72 | 140 | SKN550K |
| 50 | 600 | 2,00 | 140 | SKN560K |
| 80 | 80 | 0,70 | 161 | SKN808K |
| 80 | 100 | 0,75 | 161 | SKN810K |
| 80 | 150 | 0,89 | 161 | SKN815K |
| 80 | 200 | 1,02 | 161 | SKN820K |
| 80 | 300 | 1,3 | 161 | SKN830K |
| 80 | 400 | 1,58 | 161 | SKN840K |
| 80 | 500 | 1,86 | 161 | SKN850K |
| 80 | 600 | 2,14 | 161 | SKN860K |
| 100 | 100 | 0,84 | 176 | SKN1010K |
| 100 | 150 | 0,98 | 176 | SKN1015K |
| 100 | 200 | 1,11 | 176 | SKN1020K |
| 100 | 300 | 1,39 | 176 | SKN1030K |
| 100 | 400 | 1,66 | 176 | SKN1040K |
| 100 | 500 | 1,94 | 176 | SKN1050K |
| 100 | 600 | 2,22 | 176 | SKN1060K |
