1 / 2Аксессуары к нержавеющим листовым лоткам I5
Угол вертикальный внешний 90°
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 30–100 мм
- Толщина металла
- 305–1 060 мм
- Длина секции
- 225 / 245 / 275 / 295 мм
- Типоразмеров в таблице
- 37
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внешний 90° предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 30–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: нержавеющая сталь.
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
37 строк по каталогу производителя.
Показано типоразмеров: 37 из 37

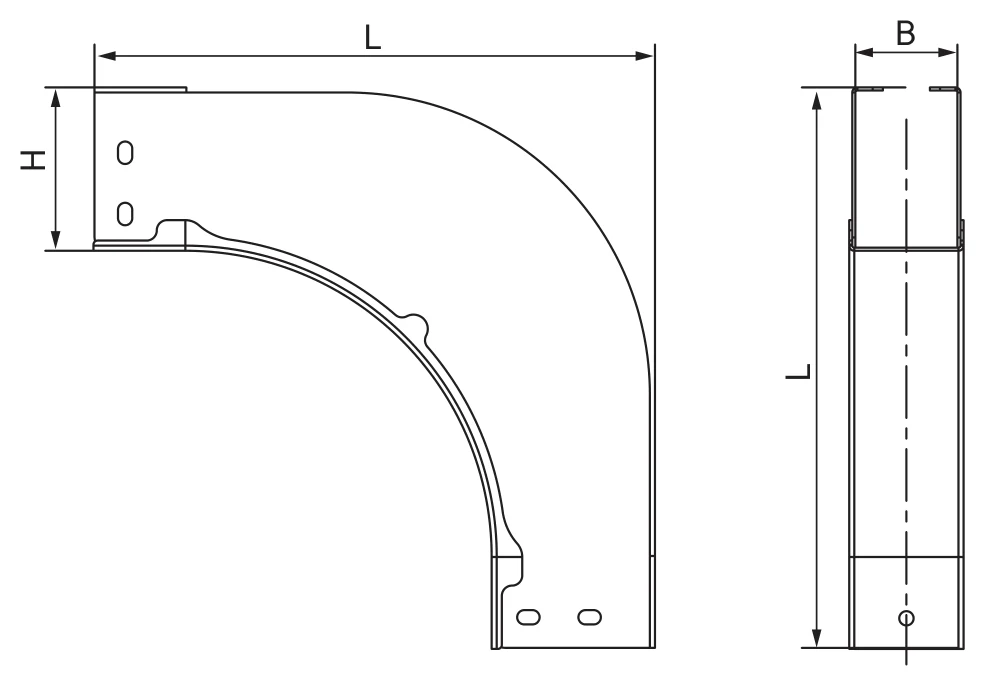

↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Длина L, мм | Код: Нержавеющая сталь AISI 304 [S – 0,8 мм] |
|---|---|---|---|
| 30 | 50 | 225 | ISOL305KC ISOL305K |
| 30 | 75 | 225 | ISOL307KC ISOL307K |
| 30 | 100 | 225 | ISOL310KC ISOL310K |
| 30 | 150 | 225 | ISOL315KC ISOL315K |
| 30 | 200 | 225 | ISOL320KC ISOL320K |
| 30 | 300 | 225 | ISOL330KC ISOL330K |
| 30 | 400 | 225 | ISOL340KC ISOL340K |
| 30 | 450 | 225 | ISOL345KC ISOL345K |
| 30 | 500 | 225 | ISOL350KC ISOL350K |
| 30 | 600 | 225 | ISOL360KC ISOL360K |
| 50 | 50 | 245 | ISOL505KC ISOL505K |
| 50 | 75 | 245 | ISOL507KC ISOL507K |
| 50 | 100 | 245 | ISOL510KC ISOL510K |
| 50 | 150 | 245 | ISOL515KC ISOL515K |
| 50 | 200 | 245 | ISOL520KC ISOL520K |
| 50 | 300 | 245 | ISOL530KC ISOL530K |
| 50 | 400 | 245 | ISOL540KC ISOL540K |
| 50 | 450 | 245 | ISOL545KC ISOL545K |
| 50 | 500 | 245 | ISOL550KC ISOL550K |
| 50 | 600 | 245 | ISOL560KC ISOL560K |
| 80 | 75 | 275 | ISOL807KC ISOL807K |
| 80 | 100 | 275 | ISOL810KC ISOL810K |
| 80 | 150 | 275 | ISOL815KC ISOL815K |
| 80 | 200 | 275 | ISOL820KC ISOL820K |
| 80 | 300 | 275 | ISOL830KC ISOL830K |
| 80 | 400 | 275 | ISOL840KC ISOL840K |
| 80 | 450 | 275 | ISOL845KC ISOL845K |
| 80 | 500 | 275 | ISOL850KC ISOL850K |
| 80 | 600 | 275 | ISOL860KC ISOL860K |
| 100 | 100 | 295 | ISOL1010KC ISOL1010K |
| 100 | 150 | 295 | ISOL1015KC ISOL1015K |
| 100 | 200 | 295 | ISOL1020KC ISOL1020K |
| 100 | 300 | 295 | ISOL1030KC ISOL1030K |
| 100 | 400 | 295 | ISOL1040KC ISOL1040K |
| 100 | 450 | 295 | ISOL1045KC ISOL1045K |
| 100 | 500 | 295 | ISOL1050KC ISOL1050K |
| 100 | 600 | 295 | ISOL1060KC ISOL1060K |
