Консоль BBH-70, усиленная, тяжелая
Опорный монтажный элемент для крепления кабельных лотков к стенам, перекрытиям и металлоконструкциям.
- Ширина
- 200–600 мм
- Высота
- 96–167 мм
- Толщина металла
- 2,5–8 мм
- Длина секции
- 233–635 мм
- Типоразмеров в таблице
- 5
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Консоль BBH-70, усиленная, тяжелая входит в состав системы монтажных опорных конструкций и предназначен для надежной фиксации кабельных лотков к несущим строительным основаниям: бетонным стенам, потолочным перекрытиям, балкам и колоннам. Оптимизированный профиль обеспечивает высокую жесткость на изгиб при минимальном собственном весе конструкции, а перфорация полки позволяет быстро закреплять лотки любых серий.
В таблице типоразмеров выберите рабочую длину вылета исходя из суммарного веса кабельной трассы. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4), нержавеющая сталь.
Где применяется
Применяется для настенного и потолочного монтажа кабельных сетей в цехах, тоннелях, на паркингах и в логистических центрах.
Типоразмеры и артикулы
5 строк по каталогу производителя.
Показано типоразмеров: 5 из 5

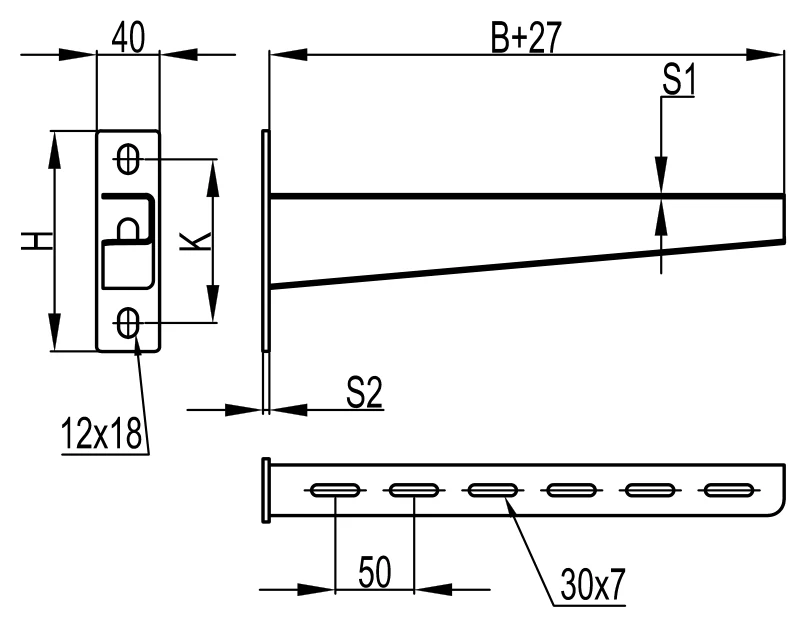

↔ ↕прокрутка таблицы| Ширина лотка B, мм | Нагрузка, кг | Длина, мм | Толщина S1, мм | Толщина S2, мм | Высота H, мм | Высота K, мм | Вес, кг | Код: Оцинкованная сталь |
|---|---|---|---|---|---|---|---|---|
| 200 | 450 | 233 | 2,5 | 6 | 132 | 96 | 0,61 | BBH7020 |
| 300 | 420 | 333 | 2,5 | 6 | 140 | 104 | 0,88 | BBH7030 |
| 400 | 400 | 435 | 3 | 8 | 156 | 114 | 1,32 | BBH7040 |
| 500 | 390 | 535 | 3 | 8 | 158 | 122 | 1,62 | BBH7050 |
| 600 | 380 | 635 | 3 | 8 | 167 | 131 | 1,97 | BBH7060 |
