1 / 2Аксессуары к нержавеющим листовым лоткам I5

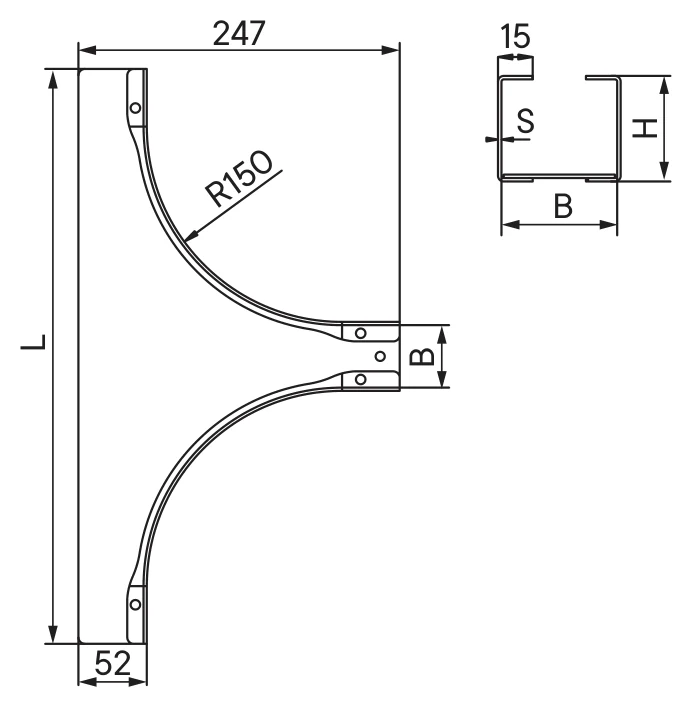

Ответвитель универсальный
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 30–100 мм
- Толщина металла
- 305–1 060 мм
- Типоразмеров в таблице
- 33
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель универсальный предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 30–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: нержавеющая сталь.
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
33 строки по каталогу производителя.
Показано типоразмеров: 33 из 33
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Код: Нержавеющая сталь AISI 304 [S – 0,8 мм] |
|---|---|---|
| 30 | 50 | ISFL305KC ISFL305K |
| 30 | 75 | ISFL307KC ISFL307K |
| 30 | 100 | ISFL310KC ISFL310K |
| 30 | 150 | ISFL315KC ISFL315K |
| 30 | 200 | ISFL320KC ISFL320K |
| 30 | 300 | ISFL330KC ISFL330K |
| 30 | 400 | ISFL340KC ISFL340K |
| 30 | 500 | ISFL350KC ISFL350K |
| 30 | 600 | ISFL360KC ISFL360K |
| 50 | 50 | ISFL505KC ISFL505K |
| 50 | 75 | ISFL507KC ISFL507K |
| 50 | 100 | ISFL510KC ISFL510K |
| 50 | 150 | ISFL515KC ISFL515K |
| 50 | 200 | ISFL520KC ISFL520K |
| 50 | 300 | ISFL530KC ISFL530K |
| 50 | 400 | ISFL540KC ISFL540K |
| 50 | 500 | ISFL550KC ISFL550K |
| 50 | 600 | ISFL560KC ISFL560K |
| 80 | 75 | ISFL807KC ISFL807K |
| 80 | 100 | ISFL810KC ISFL810K |
| 80 | 150 | ISFL815KC ISFL815K |
| 80 | 200 | ISFL820KC ISFL820K |
| 80 | 300 | ISFL830KC ISFL830K |
| 80 | 400 | ISFL840KC ISFL840K |
| 80 | 500 | ISFL850KC ISFL850K |
| 80 | 600 | ISFL860KC ISFL860K |
| 100 | 100 | ISFL1010KC ISFL1010K |
| 100 | 150 | ISFL1015KC ISFL1015K |
| 100 | 200 | ISFL1020KC ISFL1020K |
| 100 | 300 | ISFL1030KC ISFL1030K |
| 100 | 400 | ISFL1040KC ISFL1040K |
| 100 | 500 | ISFL1050KC ISFL1050K |
| 100 | 600 | ISFL1060KC ISFL1060K |
