Угол вертикальный внешний 90° с толщиной стали 1,5 мм
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внешний 90° с толщиной стали 1,5 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23

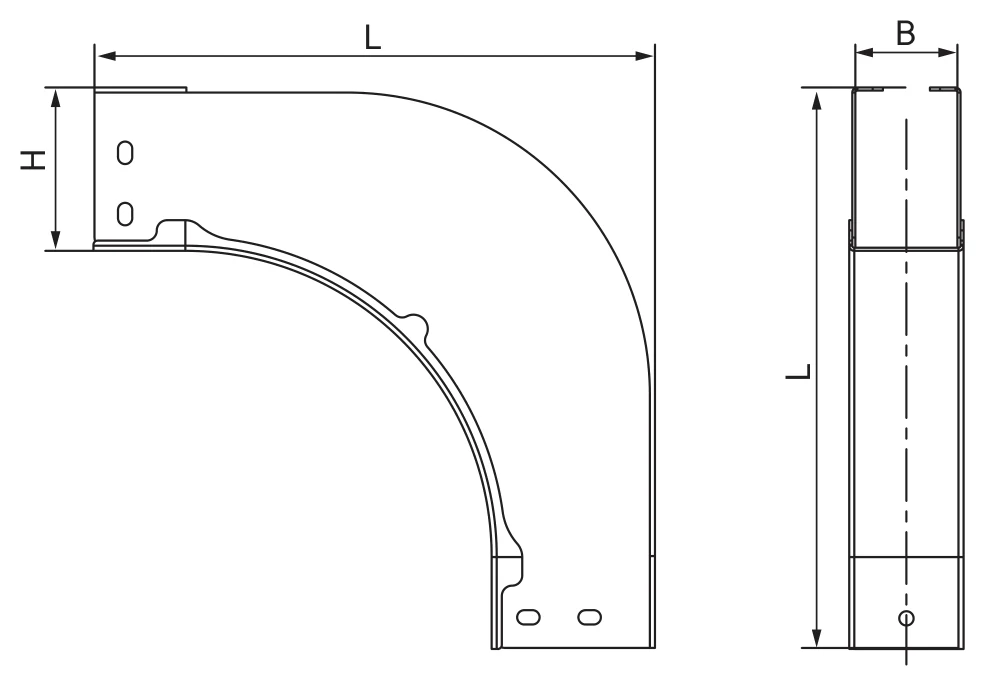

↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 0,79 | 245 | SOM505K |
| 50 | 100 | 0,99 | 245 | SOM510K |
| 50 | 150 | 1,19 | 245 | SOM515K |
| 50 | 200 | 1,38 | 245 | SOM520K |
| 50 | 300 | 1,78 | 245 | SOM530K |
| 50 | 400 | 2,17 | 245 | SOM540K |
| 50 | 500 | 2,56 | 245 | SOM550K |
| 50 | 600 | 2,96 | 245 | SOM560K |
| 80 | 80 | 1,28 | 275 | SOM808K |
| 80 | 100 | 1,36 | 275 | SOM810K |
| 80 | 150 | 1,55 | 275 | SOM815K |
| 80 | 200 | 1,75 | 275 | SOM820K |
| 80 | 300 | 2,14 | 275 | SOM830K |
| 80 | 400 | 2,54 | 275 | SOM840K |
| 80 | 500 | 2,93 | 275 | SOM850K |
| 80 | 600 | 3,32 | 275 | SOM860K |
| 100 | 100 | 1,63 | 295 | SOM1010K |
| 100 | 150 | 1,82 | 295 | SOM1015K |
| 100 | 200 | 2,02 | 295 | SOM1020K |
| 100 | 300 | 2,41 | 295 | SOM1030K |
| 100 | 400 | 2,81 | 295 | SOM1040K |
| 100 | 500 | 3,20 | 295 | SOM1050K |
| 100 | 600 | 3,59 | 295 | SOM1060K |
