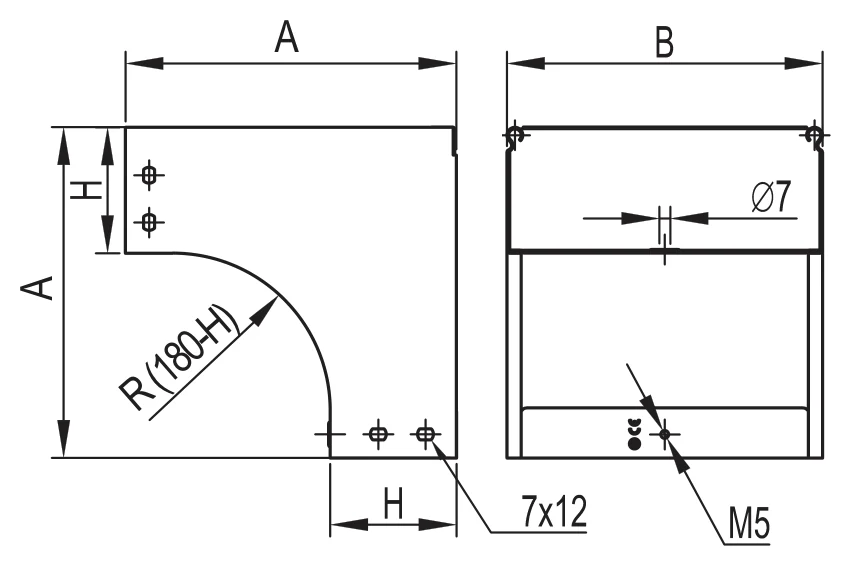

Угол вертикальный внешний CDV 90
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 80–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 22
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внешний CDV 90 предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 80 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
22 строки по каталогу производителя.
Показано типоразмеров: 22 из 22
↔ ↕прокрутка таблицы| Высота Н, мм | Ширина В, мм | А, мм | Вес, кг/упак. | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 100 | 180 | 0,80 | 37572K |
| 50 | 150 | 180 | 0,65 | 37573K |
| 50 | 200 | 180 | 1,08 | 37574K |
| 50 | 300 | 180 | 1,37 | 37575K |
| 50 | 400 | 180 | 1,65 | 37576K |
| 50 | 500 | 180 | 1,96 | 37577K |
| 50 | 600 | 180 | 2,08 | 37578K |
| 80 | 80 | 210 | 1,03 | 37371K |
| 80 | 100 | 210 | 1,10 | 37372K |
| 80 | 150 | 210 | 1,26 | 37373K |
| 80 | 200 | 210 | 1,40 | 37374K |
| 80 | 300 | 210 | 1,73 | 37375K |
| 80 | 400 | 210 | 2,02 | 37376K |
| 80 | 500 | 210 | 2,38 | 37377K |
| 80 | 600 | 210 | 2,40 | 37370K |
| 100 | 100 | 230 | 1,31 | 37472K |
| 100 | 150 | 230 | 1,47 | 37473K |
| 100 | 200 | 230 | 1,65 | 37474K |
| 100 | 300 | 230 | 1,96 | 37475K |
| 100 | 400 | 230 | 2,27 | 37476K |
| 100 | 500 | 230 | 2,63 | 37477K |
| 100 | 600 | 230 | 2,92 | 37478K |
