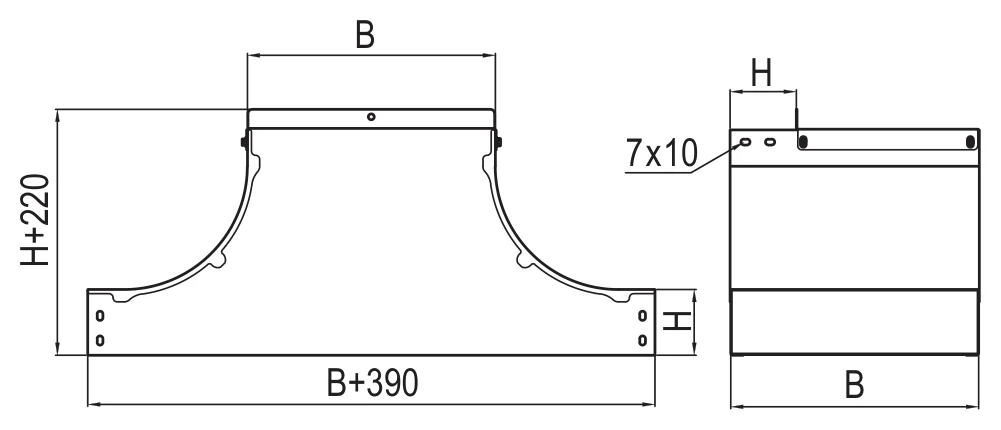

Т-образный ответвитель вверх (плоский) TSS
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 27
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Т-образный ответвитель вверх (плоский) TSS предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: нержавеющая сталь.
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
27 строк по каталогу производителя.
Показано типоразмеров: 27 из 27
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | Код: Нержавеющая сталь AISI 304 |
|---|---|---|---|
| 50 | 50 | 1,02 | ISSUL0505KC |
| 50 | 75 | 1,34 | ISSUL0507KC |
| 50 | 100 | 1,66 | ISSUL0510KC |
| 50 | 150 | 2,32 | ISSUL0515KC |
| 50 | 200 | 3,05 | ISSUL0520KC |
| 50 | 300 | 4,69 | ISSUL0530KC |
| 50 | 400 | 6,59 | ISSUL0540KC |
| 50 | 450 | 7,69 | ISSUL0545KC |
| 50 | 500 | 8,74 | ISSUL0550KC |
| 50 | 600 | 11,15 | ISSUL0560KC |
| 80 | 75 | 1,46 | ISSUL0807KC |
| 80 | 100 | 1,8 | ISSUL0810KC |
| 80 | 150 | 2,49 | ISSUL0815KC |
| 80 | 200 | 3,23 | ISSUL0820KC |
| 80 | 300 | 4,89 | ISSUL0830KC |
| 80 | 400 | 6,81 | ISSUL0840KC |
| 80 | 450 | 7,86 | ISSUL0845KC |
| 80 | 500 | 8,98 | ISSUL0850KC |
| 80 | 600 | 11,4 | ISSUL0860KC |
| 100 | 100 | 1,87 | ISSUL1010KC |
| 100 | 150 | 2,59 | ISSUL1015KC |
| 100 | 200 | 3,34 | ISSUL1020KC |
| 100 | 300 | 5,01 | ISSUL1030KC |
| 100 | 400 | 6,94 | ISSUL1040KC |
| 100 | 450 | 8 | ISSUL1045KC |
| 100 | 500 | 9,13 | ISSUL1050KC |
| 100 | 600 | 11,56 | ISSUL1060KC |
