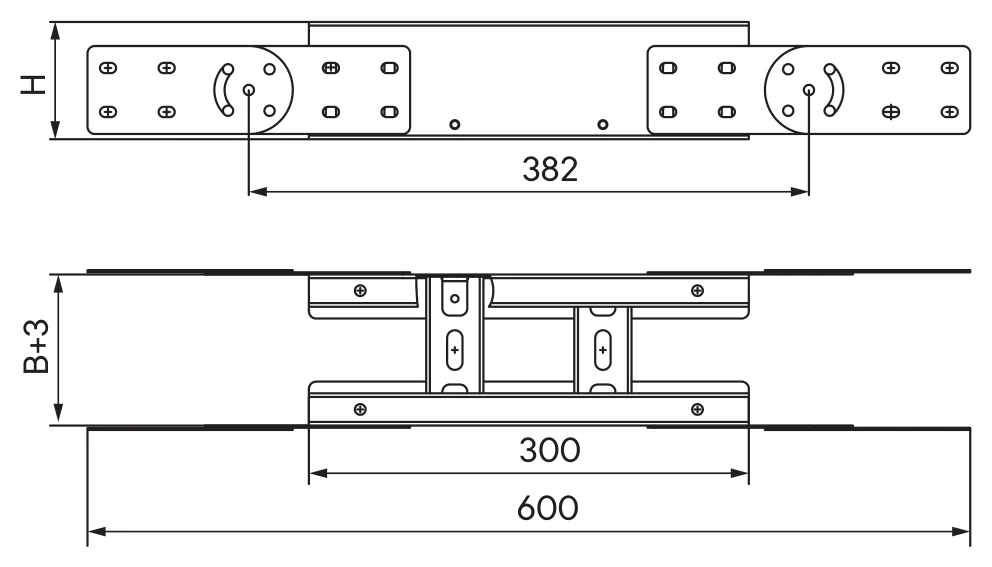

Угол вертикальный шарнирный
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 100–1 000 мм
- Высота
- 50–150 мм
- Типоразмеров в таблице
- 48
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный шарнирный предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–150 мм и ширину от 100 до 1000 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: нержавеющая сталь.
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
48 строк по каталогу производителя.
Показано типоразмеров: 48 из 48
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Код: Нержавеющая сталь AISI 304 |
|---|---|---|
| 50 | 100 | ILFM510C |
| 50 | 150 | ILFM515C |
| 50 | 200 | ILFM520C |
| 50 | 300 | ILFM530C |
| 50 | 400 | ILFM540C |
| 50 | 450 | ILFM545C |
| 50 | 500 | ILFM550C |
| 50 | 600 | ILFM560C |
| 50 | 700 | ILFM570C |
| 50 | 750 | ILFM575C |
| 50 | 800 | ILFM580C |
| 50 | 900 | ILFM590C |
| 50 | 1000 | ILFM5100C |
| 80 | 100 | ILFM810C |
| 80 | 150 | ILFM815C |
| 80 | 200 | ILFM820C |
| 80 | 300 | ILFM830C |
| 80 | 400 | ILFM840C |
| 80 | 450 | ILFM845C |
| 80 | 500 | ILFM850C |
| 80 | 600 | ILFM860C |
| 80 | 700 | ILFM870C |
| 80 | 750 | ILFM875C |
| 80 | 800 | ILFM880C |
| 80 | 900 | ILFM890C |
| 80 | 1000 | ILFM8100C |
| 100 | 100 | ILFM1010C |
| 100 | 150 | ILFM1015C |
| 100 | 200 | ILFM1020C |
| 100 | 300 | ILFM1030C |
| 100 | 400 | ILFM1040C |
| 100 | 450 | ILFM1045C |
| 100 | 500 | ILFM1050C |
| 100 | 600 | ILFM1060C |
| 100 | 700 | ILFM1070C |
| 100 | 750 | ILFM1075C |
| 100 | 800 | ILFM1080C |
| 100 | 900 | ILFM1090C |
| 100 | 1000 | ILFM10100C |
| 150 | 150 | ILFM1515C |
| 150 | 200 | ILFM1520C |
| 150 | 300 | ILFM1530C |
| 150 | 400 | ILFM1540C |
| 150 | 450 | ILFM1545C |
| 150 | 500 | ILFM1550C |
| 150 | 600 | ILFM1560C |
| 150 | 700 | ILFM1570C |
| 150 | 750 | ILFM1575C |
