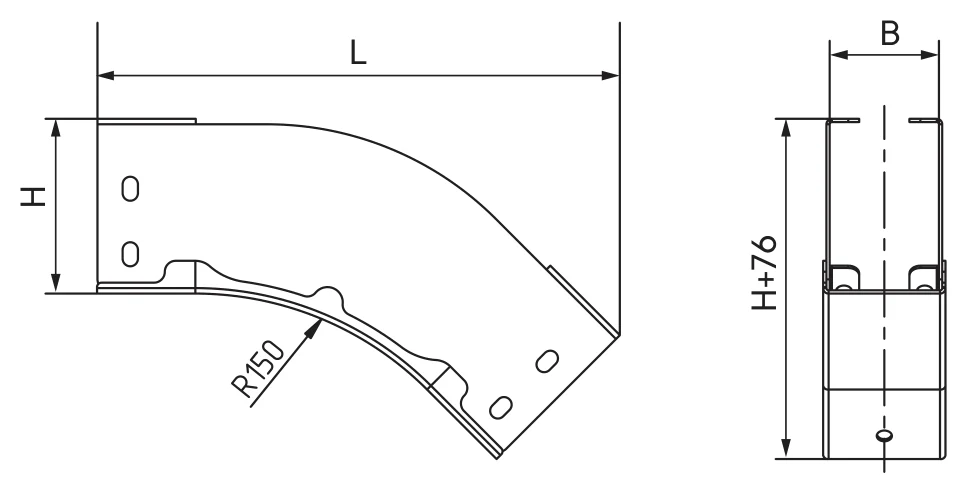

Угол вертикальный внешний 45° с толщиной стали 2,0 мм
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внешний 45° с толщиной стали 2,0 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 0,63 | 218 | SPH505K |
| 50 | 100 | 0,79 | 218 | SPH510K |
| 50 | 150 | 0,96 | 218 | SPH515K |
| 50 | 200 | 1,12 | 218 | SPH520K |
| 50 | 300 | 1,47 | 218 | SPH530K |
| 50 | 400 | 1,80 | 218 | SPH540K |
| 50 | 500 | 2,13 | 218 | SPH550K |
| 50 | 600 | 2,47 | 218 | SPH560K |
| 80 | 80 | 0,99 | 240 | SPH808K |
| 80 | 100 | 1,04 | 240 | SPH810K |
| 80 | 150 | 1,21 | 240 | SPH815K |
| 80 | 200 | 1,37 | 240 | SPH820K |
| 80 | 300 | 1,71 | 240 | SPH830K |
| 80 | 400 | 2,05 | 240 | SPH840K |
| 80 | 500 | 2,39 | 240 | SPH850K |
| 80 | 600 | 2,72 | 240 | SPH860K |
| 100 | 100 | 1,04 | 254 | SPH1010K |
| 100 | 150 | 1,21 | 254 | SPH1015K |
| 100 | 200 | 1,37 | 254 | SPH1020K |
| 100 | 300 | 1,71 | 254 | SPH1030K |
| 100 | 400 | 2,05 | 254 | SPH1040K |
| 100 | 500 | 2,39 | 254 | SPH1050K |
| 100 | 600 | 2,72 | 254 | SPH1060K |
