Решения для тоннелей, кабелей СВН и подвеса вентиляции
Профиль прямолинейный BPT-29
- Вариантов:
- 14 типоразмеров
1 / 2Решения для тоннелей, кабелей СВН и подвеса вентиляции
Скоба монтажная U-образная
Монтажный элемент для надежного механического соединения и крепления секций кабельных лотков.
- Ширина
- 42–318 мм
- Высота
- 42–318 мм
- Длина секции
- 20–90 мм
- Типоразмеров в таблице
- 14
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Скоба монтажная U-образная предназначен для формирования прочных механических узлов стыковки и фиксации элементов кабеленесущих систем. Изделие изготавливается из конструкционной стали высокой прочности и обеспечивает надежное выравнивание электрических потенциалов по всей длине кабельной магистрали. Перфорация пазов рассчитана под метрический крепеж M6.
В таблице типоразмеров выберите модификацию по размерам монтируемых лотков и расчетной нагрузке. В заявке укажите требуемый каталожный артикул и модификацию изделия.
Где применяется
Используется при сборке кабельных магистралей на промышленных предприятиях, складах, объектах транспортной и коммерческой инфраструктуры.
Типоразмеры и артикулы
14 строк по каталогу производителя.
Показано типоразмеров: 14 из 14

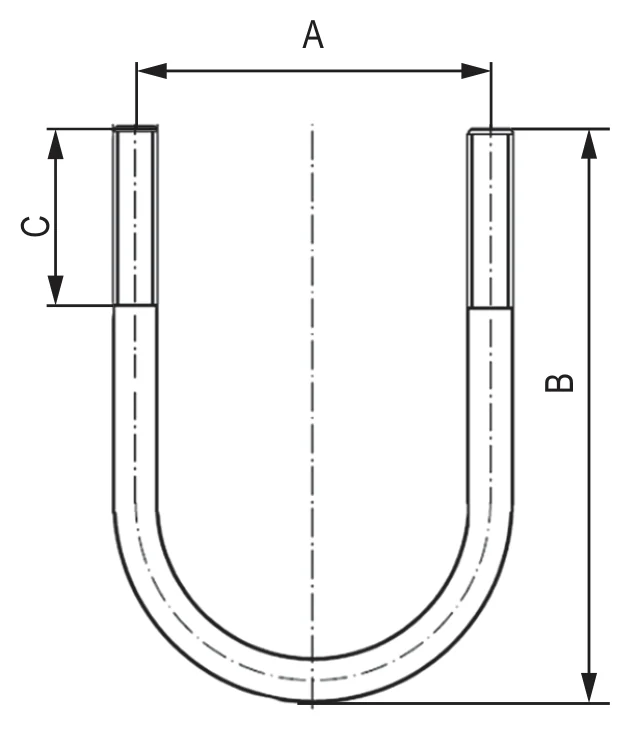

↔ ↕прокрутка таблицы| Ø трубы | Межосевое расстояние A, мм | Высота B, мм | Длина резьбы C, мм | Резьба соединительной гайки | Код |
|---|---|---|---|---|---|
| 1/2" | 30 | 42 | 20 | М6 | BHU11012 |
| 3/4" | 36 | 55 | 30 | М6 | BHU11034 |
| 1" | 44 | 60 | 30 | М8 | BHU11100 |
| 1 1/4" | 52 | 68 | 35 | М8 | BHU11114 |
| 1 1/2" | 59 | 78 | 40 | М8 | BHU11112 |
| 2" | 71 | 90 | 40 | М8 | BHU11200 |
| 2 1/2" | 89 | 105 | 40 | М10 | BHU11212 |
| 3" | 102 | 115 | 50 | М10 | BHU11300 |
| 3 1/2" | 116 | 145 | 50 | М12 | BHU11312 |
| 4" | 128 | 156 | 50 | М12 | BHU11400 |
| 5" | 146 | 188 | 65 | М12 | BHU11500 |
| 6" | 188 | 204 | 90 | М16 | BHU11600 |
| 8" | 224 | 254 | 90 | М16 | BHU11800 |
| 10" | 278 | 318 | 90 | М16 | BHU111000 |
