Ответвитель универсальный с толщиной стали 2,0 мм
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель универсальный с толщиной стали 2,0 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23

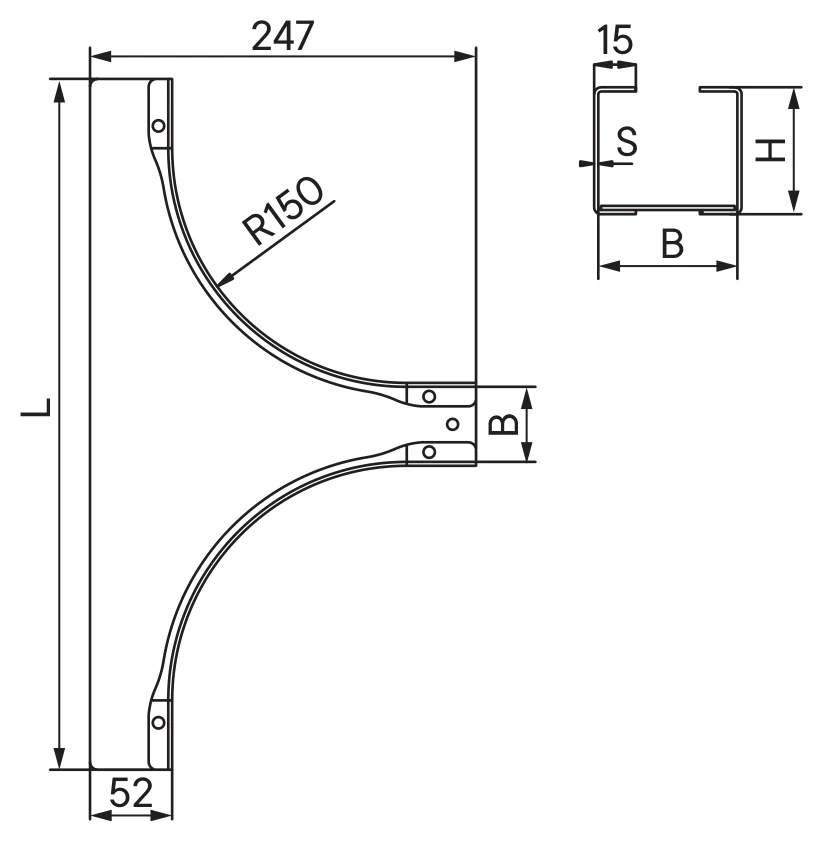

↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 1,35 | 441,6 | SFH505K |
| 50 | 100 | 1,55 | 491,6 | SFH510K |
| 50 | 150 | 1,75 | 541,6 | SFH515K |
| 50 | 200 | 1,95 | 591,6 | SFH520K |
| 50 | 300 | 2,33 | 691,6 | SFH530K |
| 50 | 400 | 2,73 | 791,6 | SFH540K |
| 50 | 500 | 3,13 | 891,6 | SFH550K |
| 50 | 600 | 3,352 | 991,6 | SFH560K |
| 80 | 80 | 1,79 | 461,6 | SFH808K |
| 80 | 100 | 1,85 | 491,6 | SFH810K |
| 80 | 150 | 2,05 | 541,6 | SFH815K |
| 80 | 200 | 2,25 | 591,6 | SFH820K |
| 80 | 300 | 2,64 | 691,6 | SFH830K |
| 80 | 400 | 3,04 | 791,6 | SFH840K |
| 80 | 500 | 3,44 | 891,6 | SFH850K |
| 80 | 600 | 3,83 | 991,6 | SFH860K |
| 100 | 100 | 2,07 | 491,6 | SFH1010K |
| 100 | 150 | 2,27 | 541,6 | SFH1015K |
| 100 | 200 | 2,47 | 591,6 | SFH1020K |
| 100 | 300 | 2,85 | 691,6 | SFH1030K |
| 100 | 400 | 3,32 | 791,6 | SFH1040K |
| 100 | 500 | 3,64 | 891,6 | SFH1050K |
| 100 | 600 | 4,04 | 991,6 | SFH1060K |
