Радиус поворота кабеля и фасонные элементы трассы
Почему поворот трассы подбирают по кабелю и какие элементы помогают выдержать допустимый радиус изгиба.

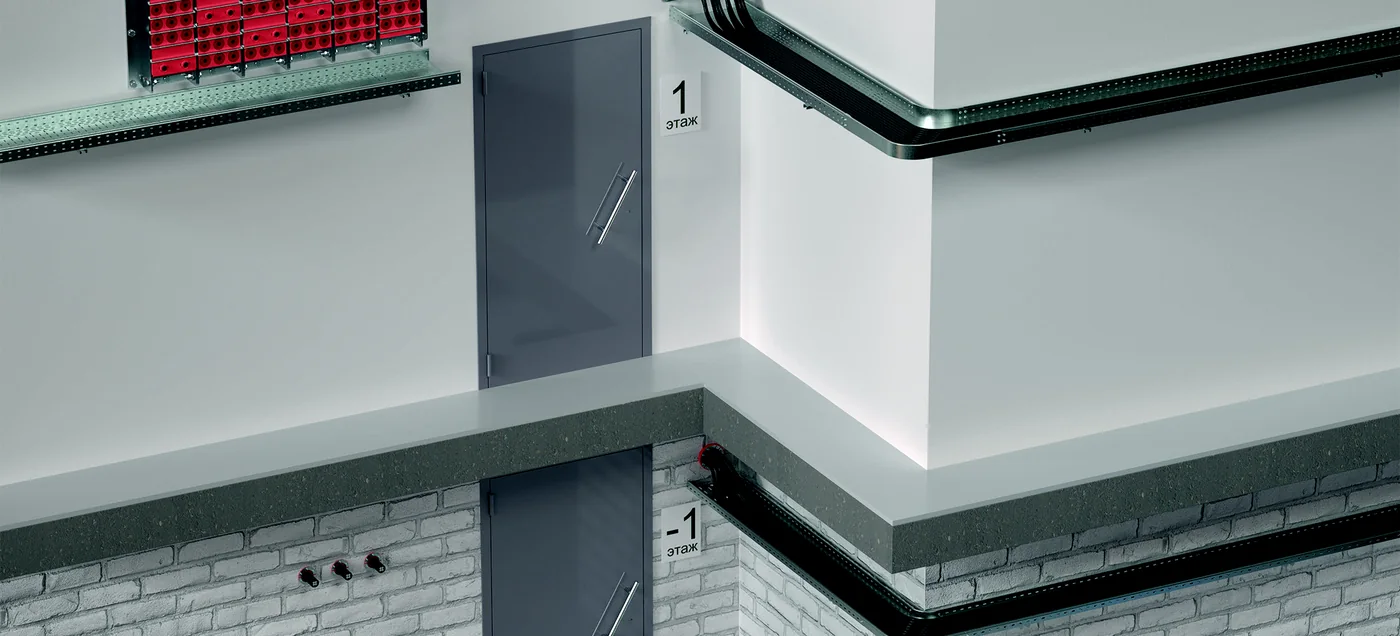

На повороте, подъёме или спуске кабель изгибается вместе с трассой. Если радиус изгиба меньше допустимого, изоляция и оболочка работают с перегрузкой, а у оптического кабеля растут потери. Поэтому фасонные элементы выбирают по самому «жёсткому» кабелю в трассе.
Как узнать допустимый радиус
Минимальный радиус изгиба указывает производитель кабеля — обычно как кратность к наружному диаметру. Допустимый радиус равен этой кратности, умноженной на диаметр. С ним и сравнивают радиус поворота лотка.
Что есть в каталоге
- у проволочных лотков — повороты с малым радиусом изгиба и ограничители радиуса изгиба кабеля;
- у тяжёлых лестничных лотков — горизонтальные углы с радиусом от 600 до 1000 мм под заказ;
- для поворотов большого радиуса — перегородки, которые разделяют кабели разных систем и на повороте;
- у пластиковых оптических лотков — плавные радиусы изгиба всех аксессуаров и гладкая внутренняя поверхность.
Если стандартного поворота мало
Поворот проволочного лотка можно собрать по месту из прямой секции — тогда радиус задаётся под конкретный кабель. Для листовых и лестничных трасс пришлите план и кабельный журнал: подберём фасонные элементы с нужным радиусом.
