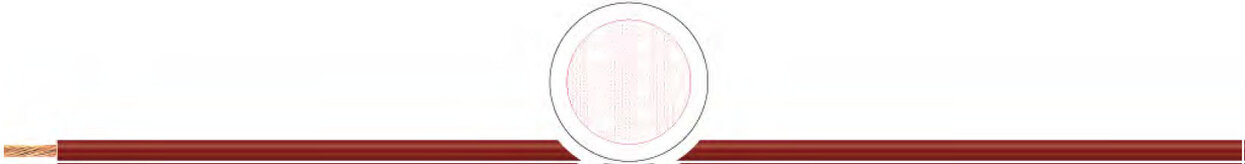

Теромстойкий кабель TKD LIHvz, H05Z-K, H07Z-K
Применение:
LIHvz безгалогенный провод, используется для соединения электронных деталей в приборах и телекоммуникационных системах. H05Z-K и H07Z-K не содержит галогенов, безвреден для окружающей среды, применяется для внутреннего электромонтажа устройств, в защищенной проводке и в осветительных приборах, в трубах, на и под штукатуркой, в сигнальных установках.
Особенности:
• Устойчив к воздействию кислот, щелочей и некотырых масел (см. таблицу технических указаний)
• Отсутствие кремнийорганической резины (при производстве).
• Внешняя оболочка кабеля не содержит галогенов, не распространяет горение.
• Не для прямой прокладки на платформах, в лотках и поддонах (исключение-использование при выравнивании потенциалов).
• Возможна поставка кабеля всех стандартных цветов.
Характеристики теромостойкого кабеля TKD LIHvz, H05Z-K, H07Z-K
| проводник: | LiHvz: многопроволочный медный луженый; H05Z- K, H07Z -K: медный |
| структура: | согласно DIN VDE 0295 класс 5 и IEC 60228 кл. 5 |
| изоляция: | специальный безгалогенный компаунд |
| маркировка жил: | разные цвета |
| номинальное напряжение: | H05Z-K: 300/500 В; H07Z-K: 450/750 В рабочее напряжение LiHvz 500 В (0,14мм²), 900 В (0,25мм²) |
| испытательное напряжение: | LiHvz: 1,2 кВ (0,14мм²) 2,5 кВ (0,25мм²) H05Z-K: 2 кВ; H07Z-K: 2,5 кВ |
Cопротивление проводника | при +20 °C LiHvz согл. VDE 0812; H05Z-K и H07Z-K согл. DIN VDE 0295 соотв. IEC 60228. |
Допустимые токовые нагрузки | согласно DIN VDE, см. таблицу технических указаний |
| Мин. радиус изгиба неподвижно: | 4 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | -30 °C / +90 °C |
безгалогенность | не содержит галогенов |
| свойства изоляции: | самозатухающая, не распространяет горение согл. VDE 0482-332-2-1 (IEC 60332-1) |
нормы | H05Z-K и H07Z-K: HAR |
стандарт | LiHvz согл. VDE0812; H05Z-K и H07Z-K согл. VDE 0282/HD22, IEC 61034-1 (2005), IEC 61034-2 (2005), IEC 60754-2 (1991) |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.
Характеристики термостойкого кабеля TKD LIHvz, H05Z-K, H07Z-K
Модели термостойкого кабеля TKD LIHvz, H05Z-K, H07Z-K:
0,14, 0,25, 0,5, 0,75, 1, 1,5, 2,5, 4, 6, 10, 16, 25, 35, 50,
70, 95, 120, 150, 185, 240
