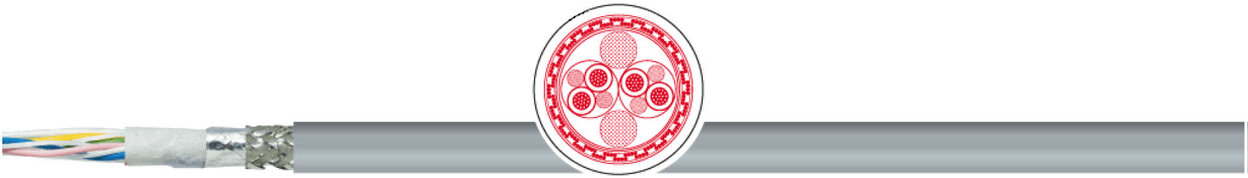

Кабель TKD KAWEFLEX ServoDriveQ C-PVC ULCSA 2x2x0,22mm(AWG24)

Кабель TKD KAWEFLEX ServoDriveQ C-PVC ULCSA 2x2x0,22mm²(AWG24)

Для фиксированной и ограниченной гибкой прокладки в соответствии со стандартом SIEMENS Standard MOTION-CONNECT 200

Применение:

Для передачи цифровых сигналов различным компонентам интерфейсов привода DRIVE-CLiQ, со скоростью передачи до 100Мбит/с. Для прокладки в сухих и влажных помещениях. Применяется для наружной прокладки с УФ-защитой.

Особенности:

• Не распространяет горение.

• Маслостойкий согл. DIN EN 60811-2-1.

• Без использования силикона (при производстве).

• Соответстует нормам UL/CSA 80°C, 300 В.

• HF-характеристики Cat.5E cоотв. IEC 61156-6.

Характеристики кабеля TKD KAWEFLEX ServoDriveQ C-PVC ULCSA 2x2x0,22mm²(AWG24)

проводник:	медный многопроволочный
структура:	7-ми проволочный
изоляция:	вспененный полиэтилен
маркировка жил	желтый/зеленый, розовый/синий
способ скрутки	жилы скручены в пары с наполнителем
общая скрутка	2 скрученых пары с наполнителями
контактная защита	синтетический флис/ фольга
общий экран	ал. фольга, внешняя метал. сторона 100% контактирует с медной луженой оплеткой плотностью > 85%
контактная защита	разделительный слой
внешняя оболочка	ПВХ
цвет оболочки:	серый RAL 7032
номинальное напряжение:	макс. 300 В
испытательное напряжение:	500 В
Cопротивление проводника	AWG24 макс. 87,6 Ω/км
сопротивление изоляции	при +20 °C ≥ 1 MΩ x км
Емкость	ном. 50 нФ/км при 800 Гц
волновое сопротивление	100 ± 15 Ω от 1 до 100 МГц
частота передачи данных	100 Mбит/сек
Мин. радиус изгиба неподвижно:	7,5 х диаметр
Мин. радиус изгиба подвижно:	15 х диаметр
температура стационарно	-20 °C / +80 °C
свойства изоляции:	соотв. IEC60332-1-2, UL VW-1 соотв. CSA FT1
нормы	UL/CSA - cURus 300 V, 80°C
наружный диаметр	около 6,85 мм
вес меди	28,0 кг/км
вес	ca. 60,0 кг/км

Примечание:

• Соответствует дирктиве RoHS и WEEE

• Альтернативно возможна поставка c (UL)us Listing Type CMG соотв. UL 444

• Другие типы по запросу

• DRIVE-CLiQ® зарегистрированная торговая марка Siemens AG
